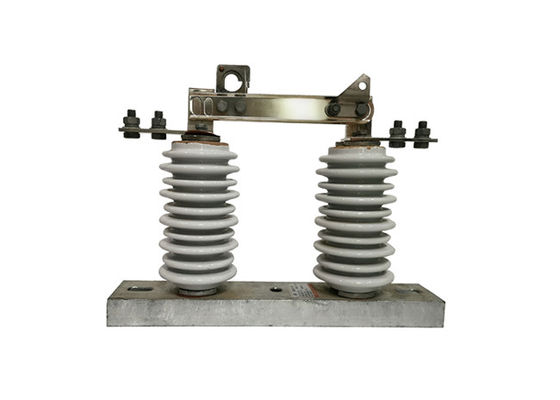

GW9-10/1000A Porseleinen enkelfasige High Voltage Disconnect Switch Vacuum Outdoor Disconnector

GW9-10/1000A Porseleinen enkelfasige High Voltage Disconnect Switch Vacuum Outdoor Disconnector

Productbeschrijving:

GW9-10/1000A Single Phase High Voltage Disconnect Switch is een elektrische schakelaar die wordt gebruikt voor het isoleren van een eenfasig hoogspanningscircuit van zijn stroombron.Het wordt meestal gebruikt in elektriciteitsdistributiesystemen om een veilig middel te bieden om de stroom te ontkoppelen van een specifiek deel van het circuit voor onderhouds- of reparatiedoeleindenDe schakelaar bestaat doorgaans uit een reeks contacten die, afhankelijk van de toepassing, handmatig of automatisch kunnen worden geopend of gesloten.de stroom kan door het circuit stromen, en wanneer de schakelaar open is, wordt het circuit losgekoppeld van de voedingsbron.

Structuur:

Dit product bestaat uit een basis (plaat), een isolatiepost, een geleidend onderdeel en een vergrendeling.en het andere uiteinde van het mes is afzonderlijk verbonden met het statische contacthoofd, en elke zijde wordt in een goede contacttoestand gehouden door de druk van de compressieveer.De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure., en verbeteren de mechanische sterkte van het mes, waardoor de dynamische thermische stabiliteit tegen kortsluiting.De vergrendelingsonderdelen die aan het niet-roterende uiteinde van het contactmes zijn gemonteerd en de statische vergrendelingshoek op het statische contact vormen de openingsvergrendeling., die zich zelf vergrendelt wanneer de rem is gesloten, zodat het remmes niet vanzelf afvalt door zijn eigen gewicht of door de werking van elektrische energie,het gevolg is dat de rem zonder oorzaak wordt geopend.

Operatie:

1 Voorbereiding:Voordat de schakelaar wordt ingeschakeld, moet het circuit worden uitgeschakeld en goed geaard om elektrische gevaren te voorkomen.
2 Sluiting van de schakelaar:Om de schakelaar te sluiten, beweegt de bediener handmatig of op afstand de schakelaarhandgreep of de bedieningspaneel naar de gesloten positie.om de stroom door het circuit te laten stromen.
3 Schakelaar openen:Om de schakelaar te openen, verplaatst de bediener de schakelaarhandgreep of de bedieningspaneel handmatig of op afstand naar de open positie.onderbreken van de stroomstroom.
4 Beheer van de boog:Wanneer de schakelaar wordt geopend, kan er een elektrische boog ontstaan tussen de contacten, wat gevaarlijk kan zijn en schade kan veroorzaken aan de schakelaar.de schakelaar kan worden uitgerust met apparaten zoals boogschotels of uitblaasspellen.
5 Veiligheid:De exploitanten van hoogspanningsschakelaars moeten passende veiligheidsprocedures volgen om elektrische gevaren te voorkomen.en na afsluitings-/tag-outprocedures.
