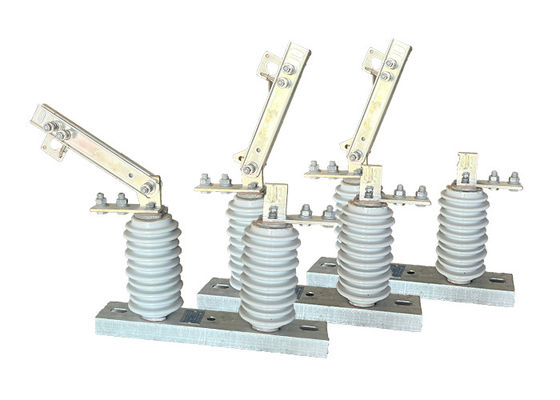

Elektrische S&C Loadbuster ontkoppelingsschakelaar Porselein hoogspanningsontkoppelingsschakelaar toegepast op hernieuwbare energiesysteem
Productbeschrijving:
Een hoogspanningsschakelaar is een type elektrische schakelaar die wordt gebruikt om een gedeelte van een luchtstroomleiding te isoleren voor onderhoud of reparatie.Het wordt meestal gebruikt in hoogspanningselektrische systemen, zoals die welke door elektriciteitsbedrijven worden gebruikt om elektriciteit over lange afstanden te verzenden.
De schakelaar is gemonteerd op een bovenbouw, zoals een zendtoren of paal, en is ontworpen om de harde omgevingsomstandigheden van buiten elektrische systemen te weerstaan.Het heeft een verticale, of op-en-af-beweging om de schakelaarcontacten, die gewoonlijk van koper of andere geleidende materialen zijn gemaakt, aan of uit te schakelen.
De ontkoppelingsschakelaar is ontworpen om een zichtbare onderbreking in de transmissileiding te veroorzaken, zodat onderhoudspersoneel veilig op de lijn kan werken zonder risico op elektrische schokken of schade aan apparatuur.Het wordt vaak gebruikt in combinatie met andere veiligheidsvoorzieningen, zoals aardingsschakelaars en stroomstoppers, om het elektrische systeem en de mensen die er aan werken te beschermen.
Over het geheel genomen is de hoogspanningsschakelaar een belangrijk onderdeel van moderne stroomtransmissie-systemen, waardoor een betrouwbare en veilige werking van het elektriciteitsnet wordt gewaarborgd.
Gebeurtenis:
1.Switchgear-integratie: Hoogspanningsisolatie-switches worden gewoonlijk geïntegreerd in schakelaarsystemen, waaronder andere beschermende apparaten zoals schakelaars, zekers en relais.Deze integratie maakt een uitgebreide controle en bescherming van het hoogspanningscircuit mogelijk, zodat een veilige en efficiënte werking wordt gewaarborgd.
2Remote werking: Veel hoogspanningsisolatie-schakelaars zijn uitgerust met remote operationele mogelijkheden, waardoor ze vanuit een gecentraliseerde locatie kunnen worden bestuurd.Deze functie vergroot het gemak en de veiligheid door de handmatige bediening in potentieel gevaarlijke omgevingen te elimineren.
3.Arc Suppression: Hoogspanningsisolatie schakelaars zijn ontworpen om de vorming en verspreiding van elektrische bogen te onderdrukken bij het openen of sluiten van de schakelaar.zoals het gebruik van boogschotels of boogverdoofkamers, helpt het risico op beschadiging van de schakelaar en de omringende apparatuur te minimaliseren, evenals het potentieel voor elektrische ongevallen te verminderen.
4Foutdetectie: Sommige hoogspanningsisolatie-schakelaars zijn uitgerust met foutdetectie-mechanismen die abnormale omstandigheden kunnen detecteren, zoals overmatige stroom of spanning.en trigger een automatische schakelaar openingDeze mogelijkheid vergroot de algehele bescherming van het circuit door het defecte gedeelte snel te isoleren en verdere schade te voorkomen.
5.Modulariteit en schaalbaarheid: Hoogspanningsisolatie-switches zijn vaak modulair ontworpen, waardoor ze gemakkelijk kunnen worden geïnstalleerd, vervangen of uitgebreid in het elektrische systeem.Deze modulariteit maakt flexibiliteit en schaalbaarheid mogelijk., waardoor het gemakkelijk is het systeem aan te passen aan veranderende operationele vereisten.
Veiligheidsrisico:
1.Elektrische schok: Hoogspanningsschakelaars kunnen een potentieel dodelijke elektrische schok veroorzaken als ze niet goed worden gebruikt.Dit kan gebeuren als de schakelaar niet goed is geïsoleerd voordat hij wordt geopend of als er een storing is in de apparatuur.
2.Balkflits: Wanneer hoogspanningsschakelaars worden geopend, kan er een boogflits optreden, die een aanzienlijke hoeveelheid energie kan vrijgeven in de vorm van warmte, licht en druk.oogbeschadiging, en andere verwondingen.
3.Opparaatfouten: Hoogspanningsschakelaars kunnen uitvallen als ze niet goed worden onderhouden of overbelast zijn. Dit kan leiden tot schade aan apparatuur, elektrische branden en andere gevaren.
4Omgevingsrisico's: Hoogspanningsschakelaars bevinden zich vaak in buitenomgevingen, waar ze kunnen worden blootgesteld aan extreme weersomstandigheden, zoals harde winden, hevige regenval,en de bliksemslag.Deze omstandigheden kunnen extra veiligheidsrisico's opleveren voor het personeel dat de apparatuur bedient of onderhoudt.
P.S.
Om de risico's verbonden aan hoogspanningsschakelaars tot een minimum te beperken, is het belangrijk dat de juiste veiligheidsprocedures worden gevolgd, waaronder het gebruik van geschikte persoonlijke beschermingsmiddelen.na afsluitings- en afsluitprocedures, en ervoor te zorgen dat alleen gekwalificeerd en opgeleid personeel de apparatuur mag bedienen en onderhouden.Regelmatig onderhoud en testen van de apparatuur kunnen ook helpen het risico op storing en andere gevaren te verminderen.
Functie:
De belangrijkste functie van een hoogspanningselektrische isolator is het verstrekken van elektrische isolatie tussen de hoogspanningswisselstroomgeleider en de dragende structuur,en om het gewicht van de geleider te dragenHet is ontworpen om hoge spanningsniveaus en elektrische stroom te weerstaan en is meestal gemaakt van materialen die zeer bestand zijn tegen elektrische boog en corrosie.van porselein of van polymeer.
Voorwaarde:
1.De maximale hoogte voor installatie mag niet hoger zijn dan 1000 m.
2De omgevingstemperatuur mag niet hoger zijn dan +40°C en in algemene gebieden mag deze niet lager liggen dan -30°C. In Paramos-gebieden mag deze niet lager liggen dan -40°C.
3De winddruk mag niet hoger zijn dan 700 Pa, wat overeenkomt met een windsnelheid van 34 m/s.
4De isolatie moet bestand zijn tegen aardbevingen van maximaal 8 graden.
5De isolatie moet worden geïnstalleerd op een plaats waar geen frequente heftige trillingen zijn.
6.Voor isolatoren van het gewone type dienen ze weg te worden gehouden van gassen, rook, chemische afzettingen, zout-spray mist, stof,en andere explosieven en corrosieve materialen die de isolatie- en geleidingsvermogen van het isolator ernstig kunnen beïnvloeden.
7Isolatoren van het verontreinigingsbestendige type zijn geschikt voor gebruik in zeer vieze geleidingsgebieden, maar zij mogen niet worden geïnstalleerd in gebieden met explosieven of brandverwekkende materialen.
Technische parameters:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
Een |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Korte tijd standhoudende stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nominale isolatieniveau |
Bliksemgolf weerstaan spanning ((piek) |
Polar-Aarde
(Positief en negatief) |
kV |
75 |
Interfractuur
(Positief en negatief) |
85 |
Industriële frequentie weerstaan spanning
(1 minuut)
(effectieve waarde) |
Droog-/natte test |
Polar-Aarde |
42 ((droog)
34 ((Vlachtig) |
| Interfractuur |
48 ((droog) |
| 48 ((droog) |
48 ((droog)
40 ((Vlachtig) |
| 5 |
Weerstand van het hoofdcircuit |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische levensduur |
Tijd |
50 |
| 50 |
| 80 |
