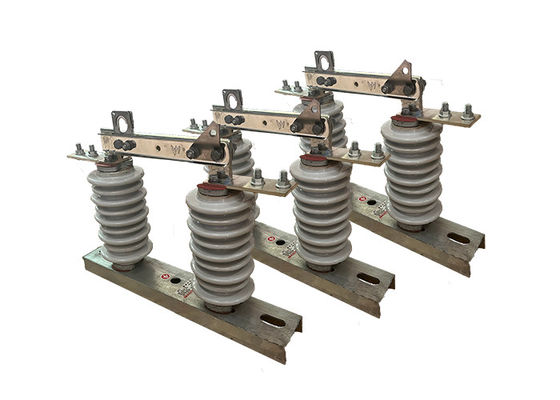

Industrial High Voltage Disconnect Switch Isolatie van elektrische schakelingen gebruikt voor isolatie met eenvoudige bediening

Industrial High Voltage Disconnect Switch Isolatie van elektrische schakelingen gebruikt voor isolatie met eenvoudige bediening

Productbeschrijving:

Een hoogspanningsschakelaar is een type elektrische schakelaar die in hoogspanningsnetwerken wordt gebruikt om delen van het netwerk te isoleren voor onderhoud of veiligheidsdoeleinden.De schakelaar wordt meestal gemonteerd op een paal of andere ondersteunende structuur en wordt gebruikt om een overhead-stroomleiding van de rest van het systeem te ontkoppelen.

Hoogspanningsschakelaars zijn ontworpen om hoge spanningen en stromen te behandelen en worden vaak op buitenlocaties geïnstalleerd.Deze bestaan uit een reeks vaste en beweegbare contacten die door een luchtkloof worden gescheiden.Wanneer de schakelaar in de gesloten positie is, zijn de contacten met elkaar in contact, waardoor de stroom door het circuit kan stromen.het onderbreken van de stroomstroom door het circuit en het isoleren van de rest van het systeem.

Hoogspanningsschakelaars zijn een belangrijk onderdeel van de veiligheid en betrouwbaarheid van het elektriciteitssysteem en zijn ontworpen om onder verschillende omgevingsomstandigheden te werken.Ze zijn vaak onderworpen aan strenge test- en certificeringseisen om ervoor te zorgen dat ze voldoen aan de industrienormen voor prestaties en veiligheid.

Hoogspanningsschakelaars worden gewoonlijk gebruikt in hoogspanningstransmissie- en distributiesystemen om delen van het netwerk te isoleren voor onderhouds- of reparatiewerkzaamheden.Ze worden ook gebruikt als veiligheidsinrichting om werknemers te beschermen tegen elektrische gevaren, zoals toevallig contact met actieve onderdelen van het systeem.

Toepassing:

1Isolatie van circuits: Hoogspanningselektrische isolatoren worden hoofdzakelijk gebruikt voor het isoleren van onderdelen van een elektriciteitssysteem voor onderhouds- of reparatiewerken.Dit stelt werknemers in staat om veilig te werken op het geïsoleerde circuit zonder het risico op elektrische schokken of andere elektrische gevaren.

2Veiligheid: Hoogspanningselektrische isolatoren worden ook gebruikt als veiligheidsinrichting om werknemers en het publiek te beschermen tegen elektrische gevaren.Hoogspanningselektrische isolatoren voorkomen toevallig contact met onderdelen van het systeem en verminderen het risico op elektrische ongevallen.

3Foutbescherming: Hoogspanningselektrische isolatoren kunnen ook worden gebruikt om het stroomsysteem te beschermen tegen storingen, zoals kortsluitingen en overbelastingen.Hoogspanningselektrische isolatoren voorkomen dat de fout zich verspreidt naar andere delen van het systeem en verdere schade veroorzaakt.

4.Switching: Hoogspanningselektrische isolatoren kunnen als schakelapparaat worden gebruikt om de stroomstroom in een systeem te regelen.de stroom kan naar behoefte naar verschillende delen van het systeem worden geleid.

5Test: Hoogspanningselektrische isolatoren kunnen ook worden gebruikt voor testdoeleinden, zoals om de spanning of stroom in een circuit te meten of om de prestaties van andere componenten in het systeem te testen..

Operatie:

1.Sluiting van de schakelaar: wanneer de schakelaar gesloten is, komen de twee geleidende delen van het circuit met elkaar in contact, waardoor elektrische stroom door het circuit kan stromen.

2Opening van de schakelaar: wanneer de schakelaar wordt geopend, ontstaat er een luchtkloof tussen de twee geleidende delen van het circuit, waardoor de sectie effectief wordt geïsoleerd van de rest van het systeem.Dit wordt meestal gedaan om onderhoud mogelijk te maken, reparatie- of testwerkzaamheden veilig moeten worden uitgevoerd.

3.Aarding van het circuit: Voordat op het geïsoleerde deel van het circuit werk kan worden verricht, is het belangrijk het circuit te aarden om te voorkomen dat zich een resterende elektrische lading opbouwt.Dit wordt meestal gedaan met behulp van een aardschakelaar of aarding elektrode.

Het is belangrijk op te merken dat de bediening van hoogspanningsisolatie-schakelaars alleen door opgeleid en gekwalificeerd personeel mag worden uitgevoerd,omdat zij bij verkeerd gebruik een ernstig risico op elektrische schokken of letsel kunnen vormenBovendien is het belangrijk om alle veiligheidsprocedures en -richtlijnen te volgen bij het werken met hoogspanningsapparatuur, inclusief het dragen van geschikte beschermende kleding en uitrusting.met behulp van geïsoleerde gereedschappen, en ervoor te zorgen dat het gebied vrij is van brandbare of explosieve stoffen

Structuur:

1Porseleinen Isolator: De isolator is het belangrijkste onderdeel van de isolator en is meestal gemaakt van hoogwaardig porselein.Het is ontworpen om elektrische isolatie te bieden tussen de geleider en de dragende structuur, en wordt gevormd in de gewenste vorm en grootte.

2.Metalen eindbevestigingen: De metalen eindbevestigingen zijn bevestigd aan de isolator en vormen een middel om de isolator aan de geleider en de dragerstructuur te verbinden.Ze zijn meestal gemaakt van gegalvaniseerd staal of ander corrosiebestendig materiaal, en kunnen worden ontworpen met speciale kenmerken zoals spleten of bal-en-sokkelverbindingen voor eenvoudige installatie.

3Afdichtingscompound: een afdichtingscompound wordt gebruikt om de verbinding tussen de isolator en de metalen eindstukken af te dichten, waardoor vocht en verontreinigende stoffen niet in de isolator kunnen komen.

4.Hardware: Hardware zoals bouten, moeren en wasmachines worden gebruikt om de metalen eindbevestigingen aan de isolatoren en de dragerstructuur te bevestigen.

Bevestigingskappen: Bevestigingskappen worden gebruikt om de metalen eindbevestigingen tegen corrosie en beschadiging te beschermen en kunnen van plastic of andere materialen zijn gemaakt.

5Aanvullende kenmerken: afhankelijk van de specifieke toepassing kunnen porseleinen hoogspanningselektrische isolatoren worden ontworpen met aanvullende kenmerken zoals isolatiebarrières, bogen,en aardschakelaars om hun prestaties en veiligheid te verbeteren.

Voorwaarde:

1De hoogte is niet hoger dan 1000 m.

2.De omgevingsluchttemperatuur: Maximaal + 40°C;Minimum:Algemeen gebied -30°C, Paramos -40°C;

3.de winddruk niet hoger is dan 700 Pa. (gelijk aan 34 m/s windsnelheid);

4De intensiteit van de aardbeving is niet hoger dan 8 graden.

5.De werksituatie is vrij van frequente heftige trillingen;

6De installatieplaats van een isolator van het gewone type dient weg te worden gehouden van gas, rook, chemische afzettingen, zout-spray mist, stof.

en andere explosieven en corrosieve stoffen die een ernstig effect hebben op de isolatie- en geleidingsvermogen van de isolator

7.Verontreinigingsbestendige isolator is van toepassing op ernstig vieze geleiding gebied, maar het mag geen explosieve stoffen en stoffen die brand veroorzaken

Technische parameters:
