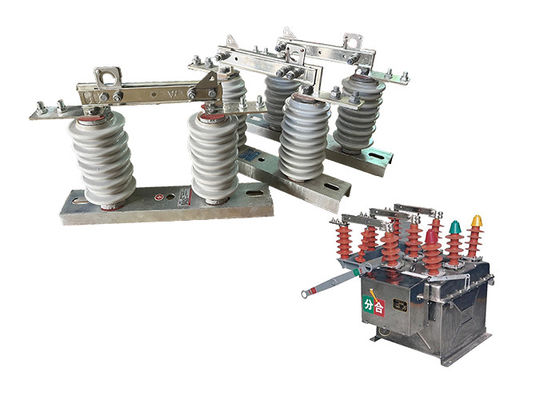

630 ampere hoogspanningsisolatorschakelaar Vcb Overhead ontkoppelingsschakelaar gecoördineerd met vacuümcircuitbreaker

630 ampere hoogspanningsisolatorschakelaar Vcb Overhead ontkoppelingsschakelaar gecoördineerd met vacuümcircuitbreaker

Productbeschrijving:

De hoogspanningsisolatie-schakelaar, ook wel een ontkoppelingsschakelaar of een isolatie-schakelaar genoemd, is speciaal ontworpen om een gedeelte van een elektrisch circuit van de energiebron te ontkoppelen of te isoleren.Het zorgt voor een fysieke onderbreking in het circuit.De ontkoppelingsisolator biedt geen arc-extinguirende mogelijkheden zoals een schakelaar.
In hoogspanningsnetwerken worden de hoogspanningsisolatie-schakelaar en de vacuümsluiting vaak gecoördineerd om samen te werken.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt gebruikt om het circuit fysiek te isoleren en een zichtbare indicatie te geven van de ontkoppeling.
De hoogspanningsisolatie-schakelaar speelt een cruciale rol bij het waarborgen van de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te biedenDit zorgt ervoor dat de apparatuur zonder energie is en veilig te bedienen is.

Gebeurtenis:

1.High Voltage Rating: Hoge spanningsisolatie schakelaars zijn ontworpen om hoge spanningsniveaus te weerstaan, meestal variërend van enkele duizenden volt tot enkele honderdduizenden volt.

2Robuuste constructie: Hoogspanningsisolatie schakelaars zijn meestal gemaakt van materialen die zeer bestand zijn tegen elektrische boog, corrosie en andere vormen van beschadiging, zoals porselein of polymeer.

3.Bogenluizen: Veel hoogspanningsisolatie schakelaars zijn ontworpen met boogluizen, die helpen om de warmte die wordt gegenereerd door elektrische boog te verdrijven en schade aan de schakelaar te voorkomen.

4.Aardschakelaar: Sommige hoogspanningsisolatie-schakelaars zijn uitgerust met een aardschakelaar, die een extra veiligheidsniveau biedt door het geïsoleerde gedeelte van het circuit te aarden.

5.Vergrendelingsmechanisme: om toevallig sluiten van de schakelaar tijdens onderhoudswerkzaamheden te voorkomen,veel hoogspanningsisolatie schakelaars zijn uitgerust met een vergrendelingsmechanisme dat voorkomt dat de schakelaar wordt gesloten totdat alle veiligheidsprocedures zijn gevolgd.

6. Visuele indicatoren: Hoogspanningsisolatie-schakelaars kunnen ook visuele indicatoren bevatten, zoals lichten of vlaggen,die duidelijk aangeven of de schakelaar in de open of gesloten positie is.

Toepassing:

1Onderhoud en reparatie: de hoogspanningsisolatie-schakelaar wordt gewoonlijk gebruikt om elektrische distributielijnen te isoleren en te gronden voor onderhouds- en reparatiewerkzaamheden.Het maakt het onderhoudspersoneel in staat om veilig te werken op energietoestellen zonder het risico op elektrische schokken..

2.Noodoplossing: De hoogspanningsisolatie-schakelaar kan worden gebruikt in noodsituaties, zoals stroomstortingen of natuurrampen,om de elektriciteitslijnen te isoleren en te gronden en de stroom veilig te herstellen.

3.Schakeloperaties: de hoogspanningsisolatie-schakelaar kan worden gebruikt om schakelaars te openen of te sluiten en andere schakeloperaties op elektrische distributielijnen uit te voeren.

Operatie:

1Wanneer de high voltage isolator schakelaar in de gesloten positie is, zijn de contacten van de isolator in contact met elkaar, waardoor stroom door het circuit stroomt.De HV-elektrische isolator wordt gesloten door handmatig of op afstand te bedienen, afhankelijk van het type van de HV-elektrische isolatie.

2Om een gedeelte van het elektriciteitssysteem te isoleren, moet de hoogspanningsisolatie-schakelaar worden geopend.Dit gebeurt meestal door handmatig of op afstand te bedienen van de isolator om de contacten te scheiden en de stroom door het circuit te onderbreken.

3Zodra de HV-elektrische isolatie is geopend, wordt het aan de isolatie gekoppelde deel van het energiesysteem van de rest van het systeem geïsoleerd.Dit maakt het mogelijk onderhouds- of reparatiewerkzaamheden veilig uit te voeren op het geïsoleerde circuit.

4Wanneer de onderhouds- of reparatiewerkzaamheden zijn voltooid, kan de high voltage isolator schakelaar worden gesloten om de stroom in het geïsoleerde circuit te herstellen.Dit wordt gedaan door handmatig of op afstand te bedienen van de isolator om de contacten te verbinden en de stroom door het circuit te herstellen.

Voorwaarde:

1.De maximale hoogte voor installatie mag niet hoger zijn dan 1000 m.

2De omgevingstemperatuur mag niet hoger zijn dan +40°C en in algemene gebieden mag deze niet lager liggen dan -30°C. In Paramos-gebieden mag deze niet lager liggen dan -40°C.

3De winddruk mag niet hoger zijn dan 700 Pa, wat overeenkomt met een windsnelheid van 34 m/s.

4De isolatie moet bestand zijn tegen aardbevingen van maximaal 8 graden.

5De isolatie moet worden geïnstalleerd op een plaats waar geen frequente heftige trillingen zijn.

6.Voor isolatoren van het gewone type dienen ze weg te worden gehouden van gassen, rook, chemische afzettingen, zout-spray mist, stof,en andere explosieven en corrosieve materialen die de isolatie- en geleidingsvermogen van het isolator ernstig kunnen aantasten.

7Isolatoren van het verontreinigingsbestendige type zijn geschikt voor gebruik in zeer vieze geleidingsgebieden, maar zij mogen niet worden geïnstalleerd in gebieden met explosieven of brandverwekkende materialen.

Technische parameters:
