Productbeschrijving:

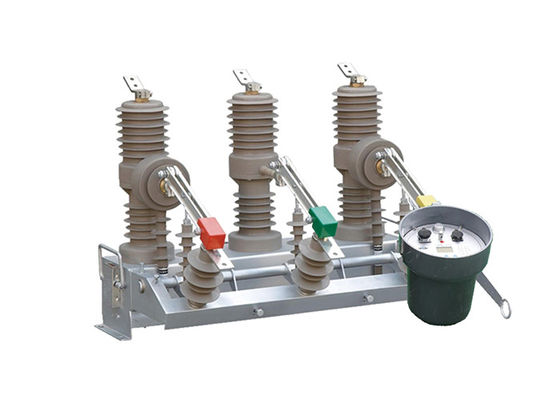

De ZW32-12 paal gemonteerde schakelaar is een robuuste distributieapparatuur ontworpen voor buitentoepassingen.Deze schakelaar wordt voornamelijk gebruikt om te onderbreken en sluiten van de belasting stroom, overladingstroom en kortsluitingstroom binnen elektronische systemen.
Een van de belangrijkste voordelen van de ZW32-12 schakelaar is de veelzijdigheid.en landelijke elektriciteitsnettenDit maakt het een geschikte keuze voor een breed scala aan beschermings- en besturingstoepassingen.
Bovendien kan de ZW32-12 schakelaar dienen als een sectioneel schakelaar, waardoor een efficiënte werking van het elektriciteitsnet mogelijk is.specifieke delen van een distributienet kunnen worden geïsoleerd voor onderhoudsdoeleinden of voor het verwerken van storingen.
Om zijn functionaliteit verder te verbeteren, kan de ZW32-12 schakelaar worden geïntegreerd met een regelaar.vergemakkelijken van afstandsbedieningDeze eigenschap draagt bij tot de algemene efficiëntie en betrouwbaarheid van het distributienetwerk.

Voordeel:

1Mechanische duurzaamheid: de schakelaar moet zodanig zijn ontworpen dat hij bestand is tegen een bepaald aantal mechanische bewerkingen.Mechanische bewerkingen, voordat onderhoud of vervanging van belangrijke onderdelen vereist is.

2Elektrische duurzaamheid: de schakelaar moet een bepaalde elektrische duurzaamheid hebben, die aangeeft hoeveel elektrische bewerkingen hij betrouwbaar kan uitvoeren.Dit omvat de mogelijkheid om storingsstromen en belastingstromen te onderbreken zonder afname van de prestaties.De waarden van de elektrische duurzaamheid worden doorgaans aangegeven in termen van het aantal bewerkingen of kortsluitingsstroom.

3.Kortcircuitstroom (SCCR): De schakelaar moet een gespecificeerde kortcircuitstroom hebben, die de maximale potentiële storingstroom aangeeft die hij veilig kan onderbreken.Deze kwalificatie zorgt ervoor dat de schakelaar met storingsomstandigheden kan omgaan zonder de ontwerplimieten te overschrijden.

4Isolatieniveau: De schakelaar moet een passende isolatieniveau hebben om de spanningsspanningen te weerstaan waaraan hij wordt blootgesteld.Dit omvat de coördinatie van isolatie in overeenstemming met internationale normen, zoals IEC 62271-100 of gelijkwaardig.

5Bescherming van het omhulsel: het omhulsel van de schakelaar moet voldoende bescherming bieden tegen externe invloeden, zoals vaste voorwerpen, stof, water en andere omgevingsfactoren.Het moet een gedefinieerde inbraakbeschermingsrating (IP) hebben, die zijn weerstand tegen het binnendringen van vreemde voorwerpen en water aangeeft.

6.Mechanische sterkte: de schakelaar moet mechanisch robuust zijn om transport, installatie en normale bedrijfsomstandigheden te weerstaan.,Vibraties en schokken.

7Corrosiebestendigheid: aangezien het een buitensluiting is, moet deze tegen corrosie zijn ontworpen.en behandelingen die bescherming bieden tegen corrosiefactoren in het milieu.

5.UV-resistentie: om blootstelling aan zonlicht te weerstaan,de behuizing en de materialen van de schakelaar moeten UV-bestendige eigenschappen hebben om afbraak of verkleuring door langdurige blootstelling aan de zon te voorkomen.

Gebeurtenis:

1.Hoogspanningsvacuümcircuitsluiter: het gebruikt vacuümboogverdowingstechnologie en heeft een goede breekprestatie en een sterke boogverdowingskracht.overbelastingsstromen, en kortsluitingen.

2Buitenontwerp: geschikt voor buitenomgevingen en heeft een goede weerbestandheid en beschermende prestaties, waardoor het normaal kan werken onder verschillende harde weersomstandigheden.

3.Nominale spanning en frequentie: geschikt voor distributiesystemen met een nominale spanning van 12 kV en een driefasige wisselstroomfrequentie van 50 Hz, die voldoen aan de desbetreffende vermogenseisen.

4Beschermings- en besturingsfunctionaliteit: het wordt hoofdzakelijk gebruikt voor ladingsbescherming en -beheer in onderstations en distributiesystemen van industriële en mijnbouwbedrijven.Het kan de veilige werking van energieapparatuur en -systemen effectief beschermen.

5.Applicatie op het plattelandsnet: wegens de frequente exploitatie van plattelandsnetten, is het mogelijk dat de elektriciteitsvoorziening in de plattelandsnetten minder snel wordt uitgebreid.Deze schakelaar wordt veel gebruikt en kan worden gebruikt als een sectioneel schakelaar en voor distributienet automatisering in landelijke elektriciteitsnetten.

Structuur:

De ladingschakelaar bestaat uit drie delen: pilaar, basis en ophanging voor installatie, bevestiging en opheffing.

1De op de pilaar gemonteerde hoogspanningsschakelaar met een vacuümboogdoofkamer heeft een stabiele en betrouwbare breukprestatie.onderhoudsvrij, klein, lichtgewicht en lange levensduur.

2.De laadschakelaar heeft een volledig afgesloten structuur met een goede afdichtingsprestatie, vocht- en dauwpreventie, geschikt voor gebruik in gebieden met hoge temperaturen en vochtigheid.

3.De belastingschakelaar kan handmatig of elektrisch worden bediend voor het openen en sluiten, en kan ook op afstand worden bestuurd.

4Het werkingsmechanisme is innovatief, eenvoudig, betrouwbaar in werking, compact in omvang en heeft een mechanische levensduur van maximaal 10.000 bewerkingen.en het spanningsniveau kan worden geselecteerd van -220V, 110V, 48V of 24V.

Toepassing:

1Onderstations: Het wordt vaak gebruikt in zowel binnen- als buitenonderstations voor de bescherming en besturing van de middelspanningsverdeling.De vacuümsluiting zorgt voor een betrouwbare onderbreking van de foutstromen, overbelastingsstromen en belastingstromen, waardoor de onderstationsapparatuur wordt beschermd.

2.Industriële en mijnbouwbedrijven: De vacuümcircuitsluiter ZW32-12 wordt gebruikt in distributiesystemen van industriële en mijnbouwbedrijven om motoren, transformatoren,andere elektrische apparatuur van overstromen en kortsluitingenHet helpt de stabiliteit en veiligheid van de stroomvoorziening in deze faciliteiten te handhaven.

3.Landbouwnetwerken: vanwege de frequente werking is de vacuümsluiter geschikt voor toepassing in landelijke elektriciteitsnetwerken.een efficiënte segmentatie van het elektriciteitsnet mogelijk makenBovendien maakt het, wanneer het is uitgerust met een regelaar, automatisering van het distributienet mogelijk, waardoor de betrouwbaarheid en efficiëntie van het plattelandsstroomsysteem worden verbeterd.

4.Bedrijfsgebouwen: De vacuümcircuitsluiter wordt ook in bedrijfsgebouwen gebruikt voor de distributie en bescherming van stroom.het voorkomen van schade aan

Technische parameter:
