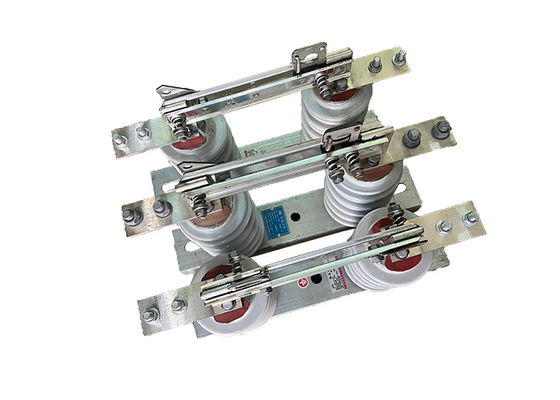

630A-1250A Hoogspanningsindustriële isolatie schakelaar Groep ontkoppelen schakelaars Gemakkelijk te installeren Gebruikt in het stroomsysteem
Productbeschrijving:
Een hoogspanningsisolatie-schakelaar is een type elektrische schakelaar die in elektriciteitssystemen wordt gebruikt om een groep schakelingen van de rest van het systeem te ontkoppelen.Het wordt meestal gebruikt in lage spanningsdistributiesystemen om een groep circuits te isoleren voor onderhoud of reparatiewerkzaamheden.
Een hoogspanningsisolatie schakelaar is ontworpen om meerdere schakelingen tegelijkertijd te verwerken, waardoor ze een efficiënte en handige manier zijn om een groep schakelingen te isoleren.Ze zijn meestal gemonteerd op een dragerstructuur en bestaan uit een reeks vaste en beweegbare contacten die gescheiden zijn door een luchtkloofWanneer de hoogspanningsisolatie-schakelaar wordt geopend, worden de contacten gescheiden, waardoor de stroom door de schakelingen wordt onderbroken en ze van de rest van het systeem worden geïsoleerd.
Het is ook ontworpen om veilig en betrouwbaar te werken onder verschillende omgevingsomstandigheden.en zij zijn onderworpen aan strenge test- en certificeringseisen om hun prestaties en veiligheid te waarborgenHet is een belangrijk onderdeel van de veiligheid en betrouwbaarheid van het elektriciteitssysteem, waardoor onderhouds- of reparatiewerkzaamheden op een groep schakelingen veilig kunnen worden uitgevoerd zonder de rest van het systeem te verstoren.
Toepassing:
1Isolatie:Wanneer de isolatie-schakelaar in de open positie is, ontstaat er een fysieke kloof in het elektrisch circuit, die het gedeelte van de transmissielijn aan beide zijden van de schakelaar elektrisch isoleert.Dit voorkomt dat elektrische energie door de lijn stroomt., die kan helpen beschermen tegen schade aan apparatuur stroomafwaarts van de schakelaar.
2.Overspanningsbescherming:De isolatie schakelaar wordt vaak gebruikt in combinatie met overspanningsarrestoren, die zijn ontworpen om te beschermen tegen spanningstijgingen veroorzaakt door blikseminslagen of andere elektrische storingen.De combinatie van de isolatie-schakelaar en de overspanningsstopper helpt bij de bescherming tegen schade aan de apparatuur door overtollige elektrische energie van de transmissielijn af te leiden.
3Onderhoudsveiligheid:Door een zichtbare onderbreking in de transmissileiding te zorgen, zorgt de isolatie-schakelaar ervoor dat onderhoudspersoneel veilig op de lijn kan werken zonder risico op elektrische schokken.Dit beschermt zowel de apparatuur als de mensen die er aan werken.
Gebeurtenis:
1.High Voltage Rating: Hoge spanningsisolatie schakelaars zijn ontworpen om hoge spanningsniveaus te weerstaan, meestal variërend van enkele duizenden volt tot enkele honderdduizenden volt.
2Robuuste constructie: Hoogspanningsisolatie schakelaars zijn meestal gemaakt van materialen die zeer bestand zijn tegen elektrische boog, corrosie en andere vormen van beschadiging, zoals porselein of polymeer.
3.Bogenluizen: Veel hoogspanningsisolatie schakelaars zijn ontworpen met boogluizen, die helpen om de warmte die wordt gegenereerd door elektrische boog te verdrijven en schade aan de schakelaar te voorkomen.
4.Aardschakelaar: Sommige hoogspanningsisolatie-schakelaars zijn uitgerust met een aardschakelaar, die een extra veiligheidsniveau biedt door het geïsoleerde gedeelte van het circuit te aarden.
5.Vergrendelingsmechanisme: om toevallig sluiten van de schakelaar tijdens onderhoudswerkzaamheden te voorkomen,veel hoogspanningsisolatie schakelaars zijn uitgerust met een vergrendelingsmechanisme dat voorkomt dat de schakelaar wordt gesloten totdat alle veiligheidsprocedures zijn gevolgd.
6. Visuele indicatoren: Hoogspanningsisolatie-schakelaars kunnen ook visuele indicatoren bevatten, zoals lichten of vlaggen,die duidelijk aangeven of de schakelaar in de open of gesloten positie is.
Veiligheidsrisico's:
1Elektrische schok: Hoogspanningsschakelaars kunnen een potentieel dodelijke elektrische schok veroorzaken als ze niet goed worden gebruikt.Dit kan gebeuren als de schakelaar niet goed is geïsoleerd voordat hij wordt geopend of als er een storing is in de apparatuur.
2 boogflits: wanneer hoogspanningsschakelaars worden geopend, kan er een boogflits optreden, die een aanzienlijke hoeveelheid energie kan vrijgeven in de vorm van warmte, licht en druk.oogbeschadiging, en andere verwondingen.
3Opparaatfouten: Hoogspanningsschakelaars kunnen uitvallen als ze niet goed worden onderhouden of overbelast worden.
4Milieu-gevaren: Hoogspanningsschakelaars bevinden zich vaak in buitenomgevingen, waar ze kunnen worden blootgesteld aan extreme weersomstandigheden, zoals harde wind, hevige regenval,en de bliksemslag.Deze omstandigheden kunnen extra veiligheidsrisico's opleveren voor het personeel dat de apparatuur bedient of onderhoudt.
Technische parameters:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
Een |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Korte tijd bestand tegen stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nominale isolatieniveau |
Bliksemgolf weerstaan spanning ((piek) |
Polar-Aarde
(Positief en negatief) |
kV |
75 |
Interfractuur
(Positief en negatief) |
85 |
Industriële frequentie weerstaan spanning
(1 minuut)
(effectieve waarde) |
Droog-/natte test |
Polar-Aarde |
42 ((droog)
34 ((Vlachtig) |
| Interfractuur |
48 ((droog) |
| 48 ((droog) |
48 ((droog)
40 ((Vlachtig) |
| 5 |
Weerstand van het hoofdcircuit |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische levensduur |
Tijd |
50 |
| 50 |
| 80 |
