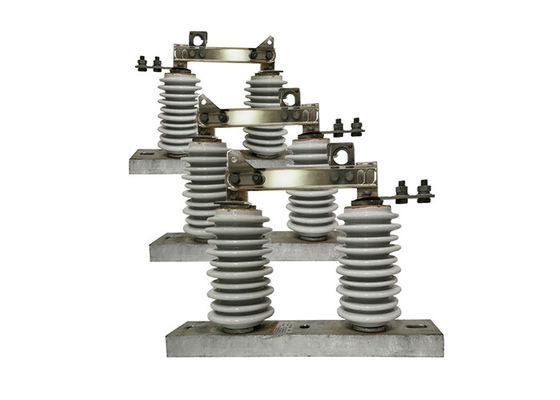

GW9-10 Series Outdoor High Voltage Disconnect Switch 1250A Vacuüm Load Break Switch gebruikt met een schakelaar
Productbeschrijving:
De GW9-10 serie hoogspanningsschakelaar is een elektrische schakelaar die in hoogspanningsnetwerken wordt gebruikt om een deel van het systeem te isoleren of los te koppelen van de rest van het systeem.Het is ontworpen om te werken onder hoge spanning en stroom en wordt voornamelijk gebruikt voor onderhoud, reparatie of noodgevallen.
De schakelaar bestaat uit een reeks contacten die kunnen worden geopend of gesloten door een mechanisme, zoals een handmatige of gemotoriseerde actuator.Het laat elektrische stroom door het systeem stromen., terwijl wanneer het open is, de stroom wordt onderbroken en het systeem effectief wordt afgesloten.
Toepassing:
1 Isolatie van het substation:In een substation worden hoogspanningsschakelaars gebruikt om transformatoren, schakelaars en andere apparatuur voor onderhoud of reparatie van het elektriciteitssysteem te ontkoppelen.
2 Isolatie van de transmissielijn:Hoogspanningsschakelaars worden gebruikt om secties van een hoogspanningstransmissielijn te isoleren voor onderhoud, reparatie of om de stroomstroom tijdens noodsituaties te voorkomen.
3 Overschakeling van de condensatorbank:In stroomstelsels met condensatorbanken worden hoogspanningssluiters gebruikt om de condensatorbank voor onderhoud of reparatie van het stroomsysteem te ontkoppelen.
4 Verlies van belasting:In geval van overbelasting of andere noodsituaties kunnen met behulp van hoogspanningsschakelaars de belasting worden verminderd door bepaalde delen van het elektriciteitssysteem los te koppelen.
5 Foutisolatie:Hoogspanningsschakelaars worden gebruikt om defecte delen van het elektriciteitssysteem te isoleren om schade aan apparatuur te voorkomen en de continuïteit van de stroomvoorziening te waarborgen.
Voorwaarden:
1De hoogte is niet hoger dan 1000 m.
2.De omgevingsluchttemperatuur: Maximaal + 40°C;Minimum:Algemeen gebied -30°C, Paramos -40°C;
3.de winddruk niet hoger is dan 700 Pa. (gelijk aan 34 m/s windsnelheid);
4De intensiteit van de aardbeving is niet hoger dan 8 graden.
5.De werksituatie is vrij van frequente heftige trillingen;
6De installatieplaats van een isolator van het gewone type dient weg te worden gehouden van gas, rook, chemische afzettingen, zout-spray mist, stof.
en andere explosieven en corrosieve stoffen die een ernstig effect hebben op de isolatie- en geleidingsvermogen van de isolator
7.Verontreinigingsbestendige isolator is van toepassing op ernstig vieze geleiding gebied, maar het mag geen explosieve stoffen en stoffen die brand veroorzaken
Technische parameters:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
Een |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Korte tijd standhoudende stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nominale isolatieniveau |
Bliksemgolf weerstaan spanning ((piek) |
Polar-Aarde
(Positief en negatief) |
kV |
75 |
Interfractuur
(Positief en negatief) |
85 |
Industriële frequentie weerstaan spanning
(1 minuut)
(effectieve waarde) |
Droog-/natte test |
Polar-Aarde |
42 ((droog)
34 ((Vlachtig) |
| Interfractuur |
48 ((droog) |
| 48 ((droog) |
48 ((droog)
40 ((Vlachtig) |
| 5 |
Weerstand van het hoofdcircuit |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische levensduur |
Tijd |
50 |
| 50 |
| 80 |
