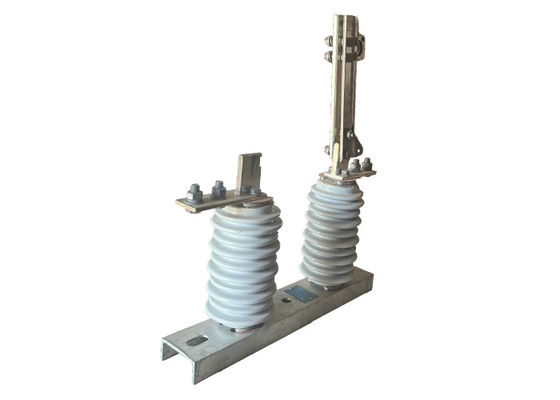

GW9-serie Buitenverbindingsschakelaar met corrosiebestendigheid/stabiele prestaties

GW9-serie Buitenverbindingsschakelaar met corrosiebestendigheid/stabiele prestaties

Productbeschrijving:

Buitenverbindingsschakelaars worden inderdaad gebruikt in hoogspanningsstroomtransmissie- en -distributiesystemen om circuits voor onderhouds- of reparatiedoeleinden van hun energiebronnen te ontkoppelen.Ze zorgen voor een middel om het circuit te isoleren van de stroomvoorziening, waardoor werknemers hun taken veilig kunnen uitvoeren zonder risico op elektrische schokken.

De werking van een buitenschakelaar bestaat uit een roterende paal die het openen en sluiten van het blad of het contact van de schakelaar regelt.het lemmet kan worden ingeschakeld of losgemaaktDit mechanisme maakt een handmatige en zichtbare indicatie van de status van de schakelaar mogelijk.

Om de veiligheid van de bediener te waarborgen, is de paal van de ontkoppelingsschakelaar meestal gemaakt van een niet-geleidend materiaal, zoals glasvezel of composietmaterialen,die isolatie biedt tegen de in het systeem aanwezige hoge spanningDeze isolatie beschermt de bediener tegen elektrische schokken bij het bedienen van de schakelaar.

Buiten ontkoppelingsschakelaars zijn verkrijgbaar in verschillende ontwerpen en maten om verschillende spannings- en stroomratings van de door hen gecontroleerde circuits te kunnen aanvullen.Ze worden gewoonlijk op palen of structuren in buitenomgevingen gemonteerdIn combinatie met andere beschermende voorzieningen zoals schakelaars en veiligheidsbeschermers, kunnen de schakelaars worden gebruikt om de beveiliging te verbeteren.ontkoppelingsschakelaars dragen bij aan de algehele veiligheid en betrouwbaarheid van het elektrisch systeem door een middel van isolatie en bescherming te bieden..

Gebeurtenis:

1 Veiligheid: Het belangrijkste kenmerk van een haakstokschakelaar is de veiligheid.

2 Op afstand bedienen: De schakelaar kan vanaf een veilige afstand worden bediend met behulp van een lange paal of "hakenstok", waardoor het personeel niet in de nabijheid van de hoogspanningsapparatuur hoeft te zijn.

3 Gemakkelijk te gebruiken: Hookstick-schakelaars zijn zo ontworpen dat ze gemakkelijk te gebruiken zijn en minimale training vereisen om ze te bedienen.

4 Duurzaamheid: Ze zijn ontworpen om bestand te zijn tegen extreme omstandigheden, zoals extreme temperaturen, vochtigheid en corrosieve stoffen.

5 Hoogspanningsclassificatie: haakknopschakelaars worden doorgaans gebruikt in hoogspanningssystemen voor elektriciteitsoverdracht en -distributie en hebben een hoogspanningsclassificatie.met een vermogen van niet meer dan 10 kW.

6 Veelzijdigheid: Ze kunnen voor een breed scala van toepassingen worden gebruikt, waaronder het schakelen en isoleren van circuits, evenals voor het aarden en ontkoppelen van apparatuur.

7 Visuele indicatoren: Sommige haakstokschakelaars hebben visuele indicatoren die laten zien of de schakelaar open of dicht is, waardoor de bedieners gemakkelijker de status van het circuit kunnen kennen.

Veiligheidsrisico's:

1Elektrische schok: Hoogspanningsschakelaars kunnen een potentieel dodelijke elektrische schok veroorzaken als ze niet goed worden gebruikt.Dit kan gebeuren als de schakelaar niet goed is geïsoleerd voordat hij wordt geopend of als er een storing is in de apparatuur.

2 boogflits: wanneer hoogspanningsschakelaars worden geopend, kan er een boogflits optreden, die een aanzienlijke hoeveelheid energie kan vrijgeven in de vorm van warmte, licht en druk.oogbeschadiging, en andere verwondingen.

3Opparaatfouten: Hoogspanningsschakelaars kunnen uitvallen als ze niet goed worden onderhouden of overbelast worden.

4Milieu-gevaren: Hoogspanningsschakelaars bevinden zich vaak in buitenomgevingen, waar ze kunnen worden blootgesteld aan extreme weersomstandigheden, zoals sterke winden, hevige regenval,en de bliksemslag.Deze omstandigheden kunnen extra veiligheidsrisico's opleveren voor het personeel dat de apparatuur bedient of onderhoudt.

P.S.

Om de risico's verbonden aan hoogspanningsschakelaars tot een minimum te beperken, is het belangrijk de juiste veiligheidsprocedures te volgen, waaronder het gebruik van geschikte persoonlijke beschermingsmiddelen.na afsluitings- en afsluitprocedures, en ervoor te zorgen dat alleen gekwalificeerd en opgeleid personeel de apparatuur mag bedienen en onderhouden.Regelmatig onderhoud en testen van de apparatuur kunnen ook helpen het risico op storing en andere gevaren te verminderen.

Veiligheidstips:

1.Het uitvoeren van routinetests en onderhoud van de schakelaar om de goede werking ervan te waarborgen.en controle op abnormale verwarming of trillingen.

2.Voordat onderhouds- of reparatiewerkzaamheden aan de schakelaar worden verricht, moet een vergrendelingsprocedure worden uitgevoerd.Deze procedure houdt in dat de schakelaar wordt vergrendeld en gemarkeerd om toevallige energieopwekking tijdens het werk te voorkomen., een extra veiligheidslaag.

3.de personeelsleden die de schakelaar zullen bedienen of werken, een adequate opleiding te geven.en de potentiële gevaren die verbonden zijn aan de omschakeling.

4.Een uitgebreid veiligheidsmanagementsysteem invoeren dat regelmatige veiligheidscontroles, gevarenbeoordelingen en incidentenrapportage omvat.Deze proactieve aanpak van de veiligheid helpt potentiële risico's te identificeren en aan te pakken voordat ze leiden tot ongevallen of verwondingen.

5.Zorg ervoor dat de ventilatie- en koelsystemen van de hoogspanningsisolatie-schakelaars in gesloten of beperkte ruimtes goed zijn. 6.Een goede ventilatie helpt warmte af te voeren en voorkomt dat de schakelaar oververhit raakt, wat kan leiden tot storingen of zelfs branden.

Voorwaarde:

1.De maximale hoogte voor installatie mag niet hoger zijn dan 1000 m.

2De omgevingstemperatuur mag niet hoger zijn dan +40°C en in algemene gebieden mag deze niet lager liggen dan -30°C. In Paramos-gebieden mag deze niet lager liggen dan -40°C.

3De winddruk mag niet hoger zijn dan 700 Pa, wat overeenkomt met een windsnelheid van 34 m/s.

4De isolatie moet bestand zijn tegen aardbevingen van maximaal 8 graden.

5De isolatie moet worden geïnstalleerd op een plaats waar geen frequente heftige trillingen zijn.

6.Voor isolatoren van het gewone type dienen ze weg te worden gehouden van gassen, rook, chemische afzettingen, zout-spray mist, stof,en andere explosieven en corrosieve materialen die de isolatie- en geleidingsvermogen van het isolator ernstig kunnen beïnvloeden.

7Isolatoren van het verontreinigingsbestendige type zijn geschikt voor gebruik in zeer vieze geleidingsgebieden, maar mogen niet worden geïnstalleerd in gebieden met explosieven of brandverwekkende materialen.

Technische parameters:
