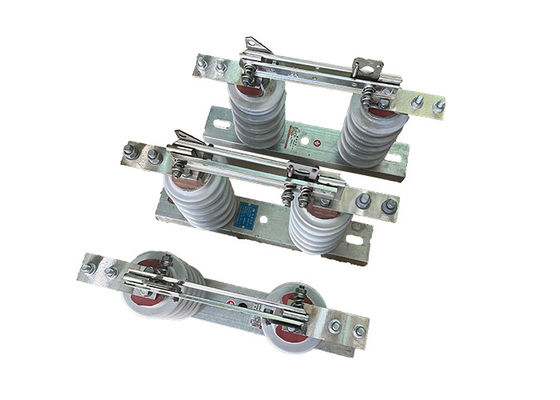

Hoogspanningssluitingsschakelaar GW9-10 serie 1250A Vacuümsluitingsschakelaar gebruikt met schakelaar voor buiten
Productbeschrijving:
De GW9-10 serie hoogspanningsschakelaar is een draagbare, hoogspanningsschakelaar die wordt gebruikt om elektrische schakelingen te isoleren voor onderhoud en reparatie.Het wordt doorgaans gebruikt in systemen voor de transmissie en distributie van elektriciteit met een gemiddelde tot hoge spanning.
De Loadbuster is ontworpen om draagbaar te zijn en gemakkelijk te vervoeren naar de plaats waar hij nodig is.met een vermogen van niet meer dan 50 W.
De schakelaar wordt gebruikt om een gedeelte van het elektriciteitssysteem te isoleren voor onderhouds- of reparatiedoeleinden.het voor de exploitanten gemakkelijker maken de status van het circuit te kennen.
De Loadbuster Electrical Isolator kan worden gebruikt voor een breed scala aan toepassingen, waaronder het schakelen en isoleren van circuits, evenals voor het aarden en ontkoppelen van apparatuur.Het is ontworpen met veiligheidsvoorzieningen om gebruikers te beschermen tegen elektrische gevaren., zoals isolatiematerialen die toevallig contact met onderdelen voorkomen.
De schakelaar is gemakkelijk te gebruiken en vereist minimale training om te werken.
Toepassing:
1 Isolatie van het substation:In een substation worden hoogspanningsschakelaars gebruikt om transformatoren, schakelaars en andere apparatuur voor onderhoud of reparatie te ontkoppelen van het elektriciteitssysteem.
2 Isolatie van de transmissielijn:Hoogspanningsschakelaars worden gebruikt om secties van een hoogspanningstransmissielijn te isoleren voor onderhoud, reparatie of om de stroomstroom tijdens noodsituaties te voorkomen.
3 Overschakeling van de condensatorbank:In stroomstelsels met condensatorbanken worden hoogspanningssluiters gebruikt om de condensatorbank voor onderhoud of reparatie van het stroomsysteem te ontkoppelen.
4 Verlies van belasting:In geval van overbelasting of andere noodsituaties kunnen met behulp van hoogspanningsschakelaars de belasting worden verminderd door bepaalde delen van het elektriciteitssysteem los te koppelen.
5 Foutisolatie:Hoogspanningsschakelaars worden gebruikt om defecte delen van het elektriciteitssysteem te isoleren om schade aan apparatuur te voorkomen en de continuïteit van de stroomvoorziening te waarborgen.
Voorwaarden:
1De hoogte is niet hoger dan 1000 m.
2.De omgevingsluchttemperatuur: Maximaal + 40°C;Minimum:Algemeen gebied -30°C, Paramos -40°C;
3.de winddruk niet hoger is dan 700 Pa. (gelijk aan 34 m/s windsnelheid);
4De intensiteit van de aardbeving is niet hoger dan 8 graden.
5.De werksituatie is vrij van frequente heftige trillingen;
6De installatieplaats van een isolator van het gewone type dient weg te worden gehouden van gas, rook, chemische afzettingen, zout-spray mist, stof.
en andere explosieven en corrosieve stoffen die ernstig van invloed zijn op de isolatie- en geleidingsvermogen van het isolator
7.Verontreinigingsbestendige isolator is van toepassing op ernstige vuile geleiding gebied, maar het mag geen explosieve stoffen en stoffen die brand veroorzaken
Technische parameters:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
Een |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Korte tijd standhoudende stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nominale isolatieniveau |
Bliksemgolf weerstaan spanning ((piek) |
Polar-Aarde
(Positief en negatief) |
kV |
75 |
Interfractuur
(Positief en negatief) |
85 |
Industriële frequentie weerstaan spanning
(1 minuut)
(effectieve waarde) |
Droog-/natte test |
Polar-Aarde |
42 ((droog)
34 ((Vlachtig) |
| Interfractuur |
48 ((droog) |
| 48 ((droog) |
48 ((droog)
40 ((Vlachtig) |
| 5 |
Weerstand van het hoofdcircuit |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische levensduur |
Tijd |
50 |
| 50 |
| 80 |
