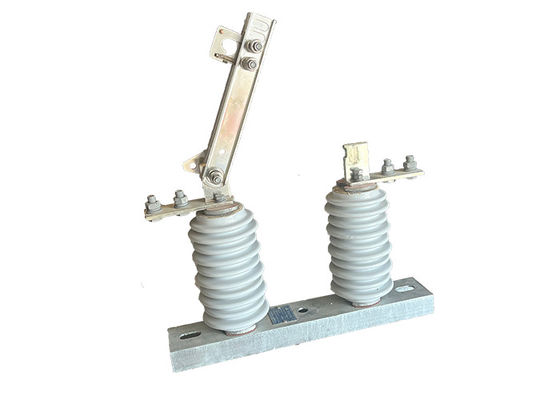

Automatische bescherming Buitenverbindingsschakelaar GW9-serie Eénfasige Hoogspanningsporseleinverbindingsschakelaar

Automatische bescherming Buitenverbindingsschakelaar GW9-serie Eénfasige Hoogspanningsporseleinverbindingsschakelaar

Productbeschrijving:

Een buitenschakelaar is een type elektrische schakelaar die in stroomsystemen wordt gebruikt om een circuit te isoleren van de rest van het systeem voor onderhouds- of veiligheidsdoeleinden.De term "verticaal" verwijst naar de oriëntatie van de isolator., die verticaal op een steunconstructie is gemonteerd.

Buitenverbindingsschakelaars worden gewoonlijk gebruikt in hoogspanningstransmissie- en distributiesystemen om delen van het netwerk te isoleren voor onderhouds- of reparatiewerkzaamheden.Ze zijn ontworpen om hoge spanningen en stromen aan te kunnen en worden vaak buiten geïnstalleerd.

Buitensluiters bestaan doorgaans uit een reeks vaste en beweegbare contacten die door een luchtkloof worden gescheiden.de contacten zijn met elkaar in contactWanneer de isolatie wordt geopend, worden de contacten gescheiden.het onderbreken van de stroomstroom door het circuit en het isoleren van de rest van het systeem.

Buitenverbindingsschakelaars zijn een belangrijk onderdeel van de veiligheid en betrouwbaarheid van het elektriciteitssysteem en zijn ontworpen om onder verschillende omgevingsomstandigheden te werken.Ze zijn vaak onderworpen aan strenge tests en certificeringseisen om ervoor te zorgen dat ze voldoen aan de industrienormen voor prestaties en veiligheid.

Functie:

De belangrijkste functie van een hoogspanningselektrische isolator is het verstrekken van elektrische isolatie tussen de hoogspanningswisselstroomgeleider en de dragende structuur,en om het gewicht van de geleider te dragenHet is ontworpen om hoge spanningsniveaus en elektrische stroom te weerstaan en is meestal gemaakt van materialen die zeer bestand zijn tegen elektrische boog en corrosie.van porselein of van polymeer.

Structuur:

Dit product bestaat uit een onderstel (plaat), een isolatiepost, een geleidend onderdeel en een vergrendelingsinrichting.en het andere uiteinde van het mes is afzonderlijk verbonden met het statische contacthoofd, en elke zijde wordt in een goede contacttoestand gehouden door de druk van de compressieveer.De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure., en verbeteren de mechanische sterkte van het mes, waardoor de dynamische thermische stabiliteit tegen kortsluiting.De vergrendelingsonderdelen die aan het niet-roterende uiteinde van het contactmes zijn gemonteerd en de statische vergrendelingshoek op het statische contact vormen de openmaakvergrendeling., die zich zelf vergrendelt wanneer de rem is gesloten, zodat het remmes niet vanzelf afvalt door zijn eigen gewicht of door de werking van elektrische energie,het gevolg is dat de rem zonder oorzaak wordt geopend.

Toepassing:

1Isolatie van circuits: Hoogspanningselektrische isolatoren worden voornamelijk gebruikt om onderhouds- of reparatiewerkzaamheden te verrichten.Dit stelt werknemers in staat om veilig te werken op het geïsoleerde circuit zonder het risico op elektrische schokken of andere elektrische gevaren.

2Veiligheid: Hoogspanningselektrische isolatoren worden ook gebruikt als veiligheidsvoorziening om werknemers en het publiek te beschermen tegen elektrische gevaren.Hoogspanningselektrische isolatoren voorkomen toevallig contact met onderdelen van het systeem en verminderen het risico op elektrische ongevallen.

3Foutbescherming: Hoogspanningselektrische isolatoren kunnen ook worden gebruikt om het stroomsysteem te beschermen tegen storingen, zoals kortsluitingen en overbelastingen.Hoogspanningselektrische isolatoren voorkomen dat de fout zich verspreidt naar andere delen van het systeem en verdere schade veroorzaakt.

4.Switching: Hoogspanningselektrische isolatoren kunnen als schakelapparaat worden gebruikt om de stroomstroom in een systeem te regelen.de stroom kan naar behoefte naar verschillende delen van het systeem worden geleid.

5Test: Hoogspanningselektrische isolatoren kunnen ook worden gebruikt voor testdoeleinden, zoals om de spanning of stroom in een circuit te meten of om de prestaties van andere componenten in het systeem te testen..

Voorwaarde:

1.De maximale hoogte in het gespecificeerde gebied mag niet hoger zijn dan 1000 meter boven de zeespiegel.

2De omgevingstemperatuur heeft bepaalde grenzen. De maximale temperatuur mag niet hoger zijn dan +40°C en de minimale temperatuur kan variëren afhankelijk van het specifieke gebied.de minimumtemperatuur mag niet lager liggen dan -30°CIn Paramos-gebieden mag de temperatuur niet onder -40°C dalen.

3De winddruk mag niet hoger zijn dan 700 Pascal (Pa), wat overeenkomt met een windsnelheid van ongeveer 34 meter per seconde.Deze limiet zorgt ervoor dat de apparatuur de windkracht kan weerstaan zonder de functionaliteit of de structurele integriteit ervan in gevaar te brengen.

4De intensiteit van de aardbeving mag niet hoger zijn dan 8 graden, wat de maximale intensiteit van de seismische activiteit is die de apparatuur kan weerstaan zonder beschadiging.De specifieke schaal die wordt gebruikt om de intensiteit van aardbevingen te meten, kan afhangen van de regio of het land.

5.De werkomgeving dient vrij te zijn van frequente heftige trillingen.Overmatige trillingen kunnen de prestaties en levensduur van de isolatie beïnvloeden.

6De isolatoren van het gewone type moeten op plaatsen worden geïnstalleerd die weg zijn van gas, rook, chemische afzettingen, zoutnevel, stof en andere explosieven of corrosieve stoffen.Deze materialen kunnen nadelige effecten hebben op de isolatie- en geleidingscapaciteit van de isolator, waardoor de prestaties en de veiligheid ervan in gevaar kunnen komen.

7.Verontreinigingsbestendige isolatoren zijn ontworpen voor gebruik in gebieden met ernstige verontreiniging.er mogen geen explosieven of brandverwekkende stoffen aanwezig zijnDeze vereiste zorgt ervoor dat de isolator ondanks de moeilijke omgevingsomstandigheden veilig en functioneel blijft.

Technische parameters:
