Hoogspannings buitendisconntor schakelaar wisselstroom stroom beter effect gebruikt met buiten vacuumm circuit breaker voor stroom systeem

Hoogspannings buitendisconntor schakelaar wisselstroom stroom beter effect gebruikt met buiten vacuumm circuit breaker voor stroom systeem

Productbeschrijving:

Buitenverbindingsschakelaars worden inderdaad gebruikt in hoogspanningsstroomtransmissie- en -distributiesystemen om circuits voor onderhouds- of reparatiedoeleinden van hun energiebronnen te ontkoppelen.Ze zorgen voor een middel om het circuit te isoleren van de stroomvoorziening, waardoor werknemers hun taken veilig kunnen uitvoeren zonder risico op elektrische schokken.

De werking van een buitenschakelaar bestaat uit een roterende paal die het openen en sluiten van het blad of het contact van de schakelaar regelt.het lemmet kan worden ingeschakeld of losgemaaktDit mechanisme maakt een handmatige en zichtbare indicatie van de status van de schakelaar mogelijk.

Om de veiligheid van de bediener te waarborgen, is de paal van de ontkoppelingsschakelaar meestal gemaakt van een niet-geleidend materiaal, zoals glasvezel of composietmaterialen,die isolatie biedt tegen de in het systeem aanwezige hoge spanningDeze isolatie beschermt de bediener tegen elektrische schokken bij het bedienen van de schakelaar.

Buiten ontkoppelingsschakelaars zijn verkrijgbaar in verschillende ontwerpen en maten om verschillende spannings- en stroomratings van de door hen gecontroleerde circuits te kunnen aanvullen.Ze worden gewoonlijk op palen of structuren in buitenomgevingen gemonteerdIn combinatie met andere beschermende voorzieningen zoals schakelaars en veiligheidsbeschermers, kunnen de schakelaars worden gebruikt om de beveiliging te verbeteren.ontkoppelingsschakelaars dragen bij aan de algehele veiligheid en betrouwbaarheid van het elektrisch systeem door een middel van isolatie en bescherming te bieden..

Operatie:

1 Voorbereiding: Voordat de schakelaar wordt ingeschakeld, moet het circuit worden uitgeschakeld en goed geaard om elektrische gevaren te voorkomen.De schakelaar moet worden gecontroleerd op tekenen van beschadiging of slijtage.
2 Sluiting van de schakelaar: om de schakelaar te sluiten, beweegt de bediener handmatig of op afstand de schakelaarhandgreep of de bedieningspaneel naar de gesloten positie.om de stroom door het circuit te laten stromen.
3 Opening van de schakelaar: om de schakelaar te openen, beweegt de bediener handmatig of op afstand het schakelaarhandvat of de bedieningspaneel naar de open positie.onderbreken van de stroomstroom.
4 Boogbeheer: bij het openen van de schakelaar kan er een elektrische boog ontstaan tussen de contacten, wat gevaarlijk kan zijn en schade aan de schakelaar kan veroorzaken.de schakelaar kan worden uitgerust met apparaten zoals boogschachten of uitblaasspellen.
5 Veiligheid: de gebruikers van hoogspannings-afkoppelingsschakelaars moeten passende veiligheidsprocedures volgen om elektrische gevaren te voorkomen.en na afsluitings-/tag-outprocedures.

Structuur:

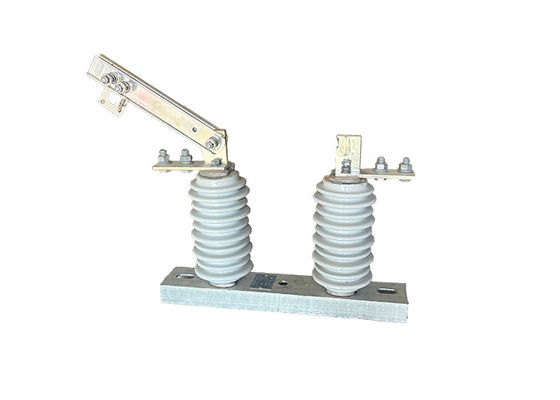

Dit product bestaat uit een onderstel (plaat), een isolatiepost, een geleidend onderdeel en een vergrendelingsinrichting.en het andere uiteinde van het mes is afzonderlijk verbonden met het statische contacthoofd, en elke zijde wordt in een goede contacttoestand gehouden door de druk van de compressieveer.De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure., en verbeteren de mechanische sterkte van het mes, waardoor de dynamische thermische stabiliteit tegen kortsluiting.De vergrendelingsonderdelen die aan het niet-roterende uiteinde van het contactmes zijn gemonteerd en de statische vergrendelingshoek op het statische contact vormen de openingsvergrendeling., die zich zelf vergrendelt wanneer de rem is gesloten, zodat het remmes niet vanzelf afvalt door zijn eigen gewicht of door de werking van elektrische energie,het gevolg is dat de rem zonder oorzaak wordt geopend.

Relatie:

De relatie tussen de buitenste vacuümcircuitsluiter en de buitenste hoogspanningsdisconnector ligt in hun complementaire functies in het elektrisch systeem:

1.Scircuitonderbreking: De vacuümsluiting is verantwoordelijk voor het onderbreken van het elektrische circuit tijdens normale werking of bij storing.Het fungeert als het primaire middel om de stroomstroom te verbrekenIn tegenstelling hiertoe wordt de ontkoppelingsisolator gebruikt voor het isoleren van het circuit van de stroombron tijdens onderhouds- of reparatiewerkzaamheden.Het biedt een extra laag veiligheid door het circuit fysiek te openen.

2Coördinatie: In hoogspanningsnetwerken worden vaak de vacuümsluiter en de ontkoppelingsisolator gecoördineerd om samen te werken.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt gebruikt om het circuit fysiek te isoleren en een zichtbare indicatie van de ontkoppeling te geven.

3.Veiligheid en onderhoud: de ontkoppelingspaneel speelt een cruciale rol bij het waarborgen van de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te biedenDit zorgt ervoor dat de apparatuur zonder energie werkt en veilig te bedienen is, terwijl de vacuümsluiting het systeem beschermt tijdens normale werking en bij storingen.

Technische parameters:
