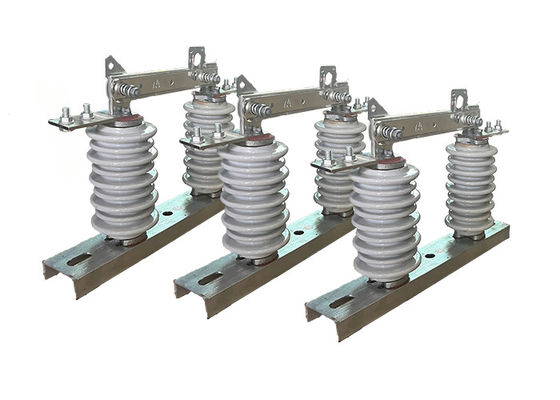

Industrieel buitenconnectorschakelaar voor hoogspanningsdistributiesysteem

Industrieel buitenconnectorschakelaar voor hoogspanningsdistributiesysteem

Productbeschrijving:

De buitenschakelaar, ook wel een isolatie-schakelaar genoemd, is een onmisbaar onderdeel in hoogspanningsnetwerken.Het primaire doel is om een specifiek deel van een elektrisch circuit los te koppelen of te isoleren van de energiebron.
De belangrijkste functie van de buitenschakelaar is om het elektrische circuit fysiek te verbreken, waardoor de apparatuur effectief van de stroombron wordt gescheiden.Deze ontkoppeling en isolatie stelt het onderhoudspersoneel in staat om veilig aan de apparatuur te werken, waardoor het risico op elektrische schokken tot een minimum wordt beperkt.
Het is belangrijk op te merken dat, in tegenstelling tot een vacuümcircuitsluiter, de buitenschakelaar geen boogdoven mogelijkheden heeft.Het is niet ontworpen om elektrische bogen te onderbreken of te doven die zich kunnen voordoen tijdens het schakelen van een circuit of bij storingsomstandigheden.
In hoogspanningsnetwerken wordt de hoogspanningsisolatie-schakelaar vaak gecoördineerd met een vacuümcircuitsluiter.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt bediend om het circuit fysiek te isoleren en een visuele indicatie van de ontkoppeling te geven.
Voor het uitvoeren van onderhoudswerkzaamheden aan elektrische apparatuur dient de buitenschakelaar een cruciale rol te spelen bij de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te creërenDeze actie dient als bevestiging dat de apparatuur is uitgeschakeld en veilig is voor onderhoudswerkzaamheden.
De buitenschakelaar, ook wel ontkoppelingsschakelaar of isolatie-schakelaar genoemd, is een onmisbaar onderdeel in hoogspanningsnetwerken.Het primaire doel is om een specifiek deel van een elektrisch circuit los te koppelen of te isoleren van de energiebron.


Toepassing:

1.Circuit Isolation: Hoogspanningsisolatie schakelaars worden gebruikt om een deel van een hoogspanningscircuit te isoleren voor onderhoud, reparatie of testen.de sectie effectief kan worden losgekoppeld van de rest van het systeem, zodat het werk veilig kan worden uitgevoerd.

2.Load Switching: Hoogspanningsisolatie-schakelaars kunnen worden gebruikt als belastingschakelaars om de stroom van elektrisch vermogen in een circuit te regelen.Ze zijn vooral nuttig in situaties waarin de belasting relatief klein is en geen schakelaar of zekerheid vereist.

3.Bescherming van bovenlijnen: Hoogspanningsisolatie-schakelaars worden vaak op bovenlijnen geïnstalleerd om bescherming te bieden tegen blikseminslagen en andere elektrische storingen.Door een gedeelte van de lijn te isoleren, kan de schakelaar helpen schade aan apparatuur te voorkomen en het risico op stroomstortingen te verminderen.

4Transformatorbescherming: Hoogspanningsisolatie schakelaars worden ook gebruikt om transformatoren te beschermen door ze te isoleren van het elektriciteitsnet in geval van storing of overbelasting.de transformator kan worden losgekoppeld van het netwerk, waardoor schade aan de transformator en andere apparatuur wordt voorkomen.

Operatie:

1 Voorbereiding: Voordat de schakelaar wordt ingeschakeld, moet het circuit worden uitgeschakeld en goed geaard om elektrische gevaren te voorkomen.De schakelaar moet worden gecontroleerd op tekenen van beschadiging of slijtage.
2 Sluiting van de schakelaar: om de schakelaar te sluiten, beweegt de bediener handmatig of op afstand de schakelaarhandgreep of de bedieningspaneel naar de gesloten positie.om de stroom door het circuit te laten stromen.
3 Opening van de schakelaar: om de schakelaar te openen, beweegt de bediener handmatig of op afstand het schakelaarhandvat of de bedieningspaneel naar de open positie.onderbreken van de stroomstroom.
4 Boogbeheer: bij het openen van de schakelaar kan er een elektrische boog ontstaan tussen de contacten, wat gevaarlijk kan zijn en schade aan de schakelaar kan veroorzaken.de schakelaar kan worden uitgerust met apparaten zoals boogschachten of uitblaasspellen.
5 Veiligheid: de gebruikers van hoogspannings-afkoppelingsschakelaars moeten passende veiligheidsprocedures volgen om elektrische gevaren te voorkomen.en na afsluitings-/tag-outprocedures.

Structuur:

Het beschreven product bestaat uit een basis (plaat), een isolatiepost, een geleidend onderdeel en een vergrendeling.Het mes is via bouten op de dynamische kop van het mes gemonteerd en is afzonderlijk verbonden met de statische kopHet mes is een slotvormig type, met een laag met een afmeting van meer dan 50 mm.die het warmteafvoeroppervlak verhoogt en de temperatuurstijging vermindertDit draagt bij tot de mechanische sterkte van het mes en maakt het dynamisch thermisch stabiel tegen kortsluitingen.
De op het niet-roterende uiteinde van het contactmes geïnstalleerde vergrendelingsonderdelen en de statische vergrendelingshoek op het statische contact vormen de openingsvergrendeling.het apparaat vergrendelt zich zelf, zodat het remmes niet wegvalt door zijn eigen gewicht of door de werking van elektrische stroom, waardoor de rem zonder oorzaak kan openen.
Dit product wordt veel gebruikt in elektriciteitstransmissie- en distributiesystemen en speelt een cruciale rol bij de goede werking van het elektriciteitsnet.Bij het werken met deze schakelaars moeten passende veiligheidsprocedures worden gevolgd., en alleen gekwalificeerd en opgeleid personeel mag deze bedienen en onderhouden.

Voorwaarde:

1.De maximale hoogte in het gespecificeerde gebied mag niet hoger zijn dan 1000 meter boven de zeespiegel.

2De omgevingstemperatuur heeft bepaalde grenzen. De maximale temperatuur mag niet hoger zijn dan +40°C en de minimale temperatuur kan variëren afhankelijk van het specifieke gebied.de minimumtemperatuur mag niet lager liggen dan -30°CIn Paramos-gebieden mag de temperatuur niet onder -40°C dalen.

3De winddruk mag niet hoger zijn dan 700 Pascal (Pa), wat overeenkomt met een windsnelheid van ongeveer 34 meter per seconde.Deze limiet zorgt ervoor dat de apparatuur de windkracht kan weerstaan zonder de functionaliteit of de structurele integriteit ervan in gevaar te brengen.

4De intensiteit van de aardbeving mag niet hoger zijn dan 8 graden, wat de maximale intensiteit van de seismische activiteit is die de apparatuur kan weerstaan zonder beschadiging.De specifieke schaal die wordt gebruikt om de intensiteit van aardbevingen te meten, kan afhangen van de regio of het land.

5.De werkomgeving dient vrij te zijn van frequente heftige trillingen.Overmatige trillingen kunnen de prestaties en levensduur van de isolatie beïnvloeden.

6De isolatoren van het gewone type moeten op plaatsen worden geïnstalleerd die weg zijn van gas, rook, chemische afzettingen, zoutnevel, stof en andere explosieven of corrosieve stoffen.Deze materialen kunnen nadelige effecten hebben op de isolatie- en geleidingscapaciteit van de isolator, waardoor de prestaties en de veiligheid ervan in gevaar kunnen komen.

7.Verontreinigingsbestendige isolatoren zijn ontworpen voor gebruik in gebieden met ernstige verontreiniging.er mogen geen explosieven of brandverwekkende stoffen aanwezig zijnDeze vereiste zorgt ervoor dat de isolator ondanks de moeilijke omgevingsomstandigheden veilig en functioneel blijft.

Technische parameters:
