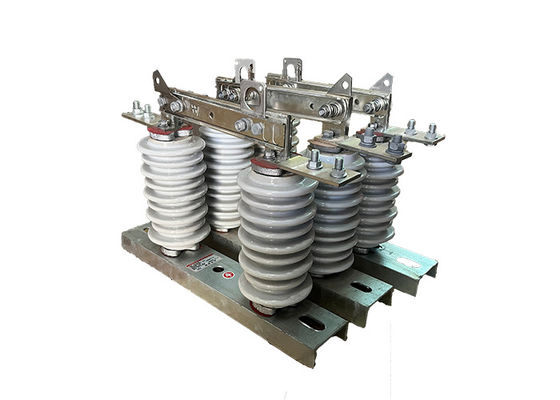

Porseleinen hoogspanningselektrische isolator 630A Verticale breuk ontkoppelingsschakelaar voor buitensysteem

Porseleinen hoogspanningselektrische isolator 630A Verticale breuk ontkoppelingsschakelaar voor buitensysteem

Productbeschrijving:

Hoogspanningselektrische isolatoren worden doorgaans gebruikt in hoogspanningstransmissie- en distributiesystemen om delen van het netwerk te isoleren voor onderhouds- of reparatiewerkzaamheden.Ze worden ook gebruikt als veiligheidsinrichting om werknemers te beschermen tegen elektrische gevaren, zoals toevallig contact met actieve onderdelen van het systeem.

Ze zijn ontworpen om met hoge spanningen en stromen om te gaan en worden vaak geïnstalleerd in buitenruimtes, waar ze worden blootgesteld aan moeilijke omgevingsomstandigheden, zoals extreme temperaturen, wind,Daarom zijn ze gebouwd om deze omstandigheden te weerstaan en zijn ze vaak gemaakt van duurzame materialen zoals staal of aluminium.

Hoogspanningselektrische isolatoren zijn er in verschillende soorten en configuraties, afhankelijk van de specifieke toepassing en vereisten.sommige elektrische isolatoren zijn ontworpen voor gebruik binnenSommige zijn ontworpen om handmatig te bedienen, terwijl andere geautomatiseerd zijn en op afstand kunnen worden bediend.

Naast hun primaire functie van isolatiecircuits hebben elektrische isolatoren ook andere belangrijke kenmerken, zoals het visuele weergeven van hun status (geopend of gesloten),en ervoor te zorgen dat het circuit niet wordt aangedreven wanneer de isolator open is.

Gebeurtenis:

1.High Voltage Rating: Hoge spanningsisolatie schakelaars zijn ontworpen om hoge spanningsniveaus te weerstaan, meestal variërend van enkele duizenden volt tot enkele honderdduizenden volt.

2Robuuste constructie: Hoogspanningsisolatie schakelaars zijn meestal gemaakt van materialen die zeer bestand zijn tegen elektrische boog, corrosie en andere vormen van beschadiging, zoals porselein of polymeer.

3.Bogenluizen: Veel hoogspanningsisolatie schakelaars zijn ontworpen met boogluizen, die helpen om de warmte die wordt gegenereerd door elektrische boog te verdrijven en beschadiging van de schakelaar te voorkomen.

4.Aardschakelaar: Sommige hoogspanningsisolatie-schakelaars zijn uitgerust met een aardschakelaar, die een extra veiligheidsniveau biedt door het geïsoleerde gedeelte van het circuit te aarden.

5.Vergrendelingsmechanisme: om toevallig sluiten van de schakelaar tijdens onderhoudswerkzaamheden te voorkomen,veel hoogspanningsisolatie schakelaars zijn uitgerust met een vergrendelingsmechanisme dat voorkomt dat de schakelaar wordt gesloten totdat alle veiligheidsprocedures zijn gevolgd.

6. Visuele indicatoren: Hoogspanningsisolatie-schakelaars kunnen ook visuele indicatoren bevatten, zoals lichten of vlaggen,die duidelijk aangeven of de schakelaar in de open of gesloten positie is.

Operatie:

1.Sluiting van de schakelaar: wanneer de schakelaar gesloten is, komen de twee geleidende delen van het circuit met elkaar in contact, waardoor elektrische stroom door het circuit kan stromen.

2Opening van de schakelaar: wanneer de schakelaar wordt geopend, ontstaat er een luchtkloof tussen de twee geleidende delen van het circuit, waardoor de sectie effectief wordt geïsoleerd van de rest van het systeem.Dit wordt meestal gedaan om onderhoud mogelijk te maken, reparatie- of testwerkzaamheden veilig moeten worden uitgevoerd.

3.Aarding van het circuit: Voordat op het geïsoleerde deel van het circuit werk kan worden verricht, is het belangrijk het circuit te aarden om te voorkomen dat zich een resterende elektrische lading opbouwt.Dit wordt meestal gedaan met behulp van een aardschakelaar of aarding elektrode.

Veiligheidstips:

1Gebruik altijd geschikte persoonlijke beschermingsmiddelen (PBO), zoals handschoenen, veiligheidsbrillen en vlambestendige kleding.

Zorg ervoor dat de stroomvoorziening is uitgeschakeld en de schakelaar goed is geaard voordat u aan de schakelaar werkt.

2.Volgt de gebruiksaanwijzingen van de fabrikant voor het bedienen van de schakelaar en probeert de veiligheidskenmerken niet te omzeilen of de schakelaar niet te gebruiken voor andere doeleinden dan bedoeld.

3Bij het aanbrengen van de schakelaar moet u geïsoleerde gereedschappen en apparatuur gebruiken om elektrische schokken te voorkomen.

4.Vermijd het aanraken van geleidende delen van de schakelaar en houd een veilige afstand van de schakelaar wanneer deze in gebruik is.

5Probeer de schakelaar nooit zelf te repareren of aan te passen, tenzij u een gekwalificeerde en opgeleide professional bent.

6.Houd het gebied rond de schakelaar schoon en vrij van puin dat de werking ervan kan verstoren.

7.De schakelaar regelmatig controleren op tekenen van slijtage of beschadiging en alle beschadigde of versleten onderdelen zo snel mogelijk vervangen.

8Alleen gemachtigd personeel mag de schakelaar bedienen of onderhouden.

9.In geval van nood, volg de vastgestelde noodprocedures en schakel de stroom onmiddellijk uit.

Voorwaarde:

1.De maximale hoogte voor installatie mag niet hoger zijn dan 1000 m.

2De omgevingstemperatuur mag niet hoger zijn dan +40°C en in algemene gebieden mag deze niet lager liggen dan -30°C. In Paramos-gebieden mag deze niet lager liggen dan -40°C.

3De winddruk mag niet hoger zijn dan 700 Pa, wat overeenkomt met een windsnelheid van 34 m/s.

4De isolatie moet bestand zijn tegen aardbevingen van maximaal 8 graden.

5De isolatie moet worden geïnstalleerd op een plaats waar geen frequente heftige trillingen zijn.

6.Voor isolatoren van het gewone type dienen ze weg te worden gehouden van gassen, rook, chemische afzettingen, zout-spray mist, stof,en andere explosieven en corrosieve materialen die de isolatie- en geleidingsvermogen van het isolator ernstig kunnen beïnvloeden.

7Isolatoren van het verontreinigingsbestendige type zijn geschikt voor gebruik in zeer vieze geleidingsgebieden, maar zij mogen niet worden geïnstalleerd in gebieden met explosieven of brandverwekkende materialen.

Technische parameters:
