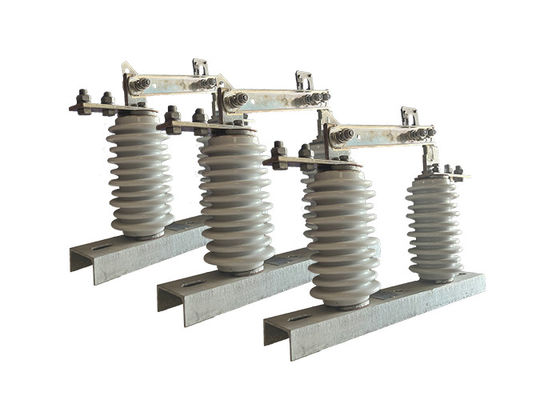

Elektrisch systeem Hoogspanningselektrisch isolator voor het breken / aansluiten met verdikt roestvrij staal

Elektrisch systeem Hoogspanningselektrisch isolator voor het breken / verbinden met verdikt roestvrij staal

Productbeschrijving:

Hoge spanningsisolatoren spelen een cruciale rol in elektriciteitstransmissie- en distributiesystemen.reparatiewerkzaamhedenHet ontwerp en de constructie van deze schakelaars zijn gericht op hun vermogen om hoge spanningen en stromen te behandelen,en bestand zijn tegen zware omgevingsomstandigheden.

De verschillende soorten hoogspanningselektrische isolatoren, zoals air-break-schakelaars, olie-onderdompelde schakelaars en gas-geïsoleerde schakelaars, bieden verschillende voordelen, afhankelijk van de specifieke toepassing.Air-break-schakelaars zijn de meest voorkomende en zijn afhankelijk van fysiek gescheiden contacten om het circuit te onderbreken.met een vermogen van meer dan 10 WGasgeïsoleerde schakelaars maken gebruik van zwavelhexafluoridegas voor isolatie, waardoor compacter ontwerpen mogelijk zijn.

De werking en het onderhoud van hoogspanningsisolatoren vereisen gekwalificeerd personeel met de juiste opleiding.met inbegrip van het gebruik van persoonlijke beschermingsmiddelen en de naleving van afsluitings- en etiketteringsproceduresHet onderhoud en de regelmatige tests zijn ook belangrijk om de goede werking en veiligheid van deze elektrische isolatoren te controleren.

Gebeurtenis:

1.Constructie: Hoogspanningsisolatie-schakelaars zijn ontworpen om de hoge spanningsniveaus die typisch voorkomen in transmissiesystemen en distributiesystemen aan te kunnen.Ze zijn gebouwd met robuuste en duurzame materialen om de elektrische spanningen en omgevingsomstandigheden van buiteninstallaties te weerstaan.

2Isolatie: Isolatorschakelaars zijn voorzien van passende isolatiematerialen om een veilige werking bij hoge spanningsniveaus te garanderen.De contacten en andere onderdelen van de schakelaar zijn ontworpen om voldoende elektrische isolatie te bieden om bochten of flitsen tijdens het openen of sluiten te voorkomen..

3Zichtbare indicatie: Hoogspanningsisolatie-schakelaars bevatten vaak zichtbare indicatoren om een duidelijke indicatie van hun status te geven.Dit stelt de gebruikers in staat om visueel te bevestigen of de schakelaar in de open of gesloten positie is, waarbij passende isolatie- en veiligheidsmaatregelen worden genomen.

4.Handmatige bediening: Isolatorschakelaars worden doorgaans handmatig bediend met behulp van een draaiend handvat of hefboommechanisme. De bediener draait het handvat of hefboom fysiek om de schakelaar te openen of te sluiten,met een vermogen van meer dan 50 W,.

5Veiligheidsvergrendelingen: in sommige gevallen kunnen hoogspanningsisolatie-schakelaars voorzien zijn van veiligheidsvergrendelingen die ervoor zorgen dat aan bepaalde voorwaarden wordt voldaan voordat de schakelaar kan worden bediend,het controleren of het circuit is uitgeschakeld of dat de juiste veiligheidsprocedures worden gevolgd.

6Aarding: Isolatorschakelaars kunnen voorzien zijn van voorzieningen voor het aarden van het losgekoppelde circuit.Dit helpt bij het ontladen van overgebleven elektrische energie en biedt extra veiligheidsmaatregelen voor onderhoudspersoneel dat aan het systeem werkt.

Voordeel:

1Eenvoudige structuur: de isolatie-schakelaar is ontworpen met een eenvoudige structuur, waardoor het gemakkelijk te begrijpen en te bedienen is.

Onderhoudsarm: Door zijn ontwerp en constructie vereist de isolatie-schakelaar minimaal onderhoud, waardoor de behoefte aan frequente inspecties en reparaties wordt verminderd.

2.Hoge lineariteit bij het breken en sluiten: de isolatie-schakelaar heeft een uitstekende lineariteit bij het breken en sluiten, waardoor een soepele en betrouwbare werking wordt gewaarborgd tijdens het schakelen.

3.Hoge betrouwbaarheid: de schakelaar is gebouwd om een betrouwbare prestatie te bieden, waardoor het risico op storingen of storingen tijdens de werking wordt geminimaliseerd.

4.Vergelijkbaar met internationale normen: de isolatie-schakelaar van de GW9-12 ((W)) -serie voldoet aan of overtreft het niveau van vergelijkbare producten, zowel in binnen- als buitenland,de verenigbaarheid en het concurrentievermogen ervan op de markt te waarborgen.

Functie:

De belangrijkste functie van een hoogspanningselektrische isolator is het verstrekken van elektrische isolatie tussen de hoogspanningswisselstroomgeleider en de dragende structuur,en om het gewicht van de geleider te dragenHet is ontworpen om hoge spanningsniveaus en elektrische stroom te weerstaan en is meestal gemaakt van materialen die zeer bestand zijn tegen elektrische boog en corrosie.van porselein of van polymeer.

Veiligheidstips:

1Gebruik altijd geschikte persoonlijke beschermingsmiddelen (PBO), zoals handschoenen, veiligheidsbrillen en vlambestendige kleding.

Zorg ervoor dat de stroomvoorziening is uitgeschakeld en de schakelaar goed is geaard voordat u aan de schakelaar werkt.

2.Volgt de gebruiksaanwijzingen van de fabrikant voor het bedienen van de schakelaar en probeert de veiligheidskenmerken niet te omzeilen of de schakelaar niet te gebruiken voor andere doeleinden dan bedoeld.

3Bij het aanbrengen van de schakelaar moet u geïsoleerde gereedschappen en apparatuur gebruiken om elektrische schokken te voorkomen.

4.Vermijd het aanraken van geleidende delen van de schakelaar en houd een veilige afstand van de schakelaar wanneer deze in gebruik is.

5Probeer de schakelaar nooit zelf te repareren of aan te passen, tenzij u een gekwalificeerde en opgeleide professional bent.

6.Houd het gebied rond de schakelaar schoon en vrij van puin dat de werking ervan kan verstoren.

7.De schakelaar regelmatig controleren op tekenen van slijtage of beschadiging en alle beschadigde of versleten onderdelen zo snel mogelijk vervangen.

8Alleen gemachtigd personeel mag de schakelaar bedienen of onderhouden.

9.In geval van nood, volg de vastgestelde noodprocedures en schakel de stroom onmiddellijk uit.

Toepassing:

1.Circuit Isolation: Hoogspanningsisolatie schakelaars worden gebruikt om een deel van een hoogspanningscircuit te isoleren voor onderhoud, reparatie of testen.de sectie kan effectief worden losgekoppeld van de rest van het systeem, zodat het werk veilig kan worden uitgevoerd.

2.Load Switching: Hoogspanningsisolatie-schakelaars kunnen worden gebruikt als belastingschakelaars om de stroom van elektrische energie in een circuit te regelen.Ze zijn vooral nuttig in situaties waarin de belasting relatief klein is en geen schakelaar of zekerheid vereist.

3.Bescherming van bovenlijnen: Hoogspanningsisolatie-schakelaars worden vaak op bovenlijnen geïnstalleerd om bescherming te bieden tegen blikseminslagen en andere elektrische storingen.Door een gedeelte van de lijn te isoleren, kan de schakelaar helpen schade aan apparatuur te voorkomen en het risico op stroomstortingen te verminderen.

4Transformatorbescherming: Hoogspanningsisolatie-schakelaars worden ook gebruikt om transformatoren te beschermen door ze te isoleren van het elektrisch netwerk in geval van storing of overbelasting.de transformator kan worden losgekoppeld van het netwerk, waardoor schade aan de transformator en andere apparatuur wordt voorkomen.

Technische parameters:
