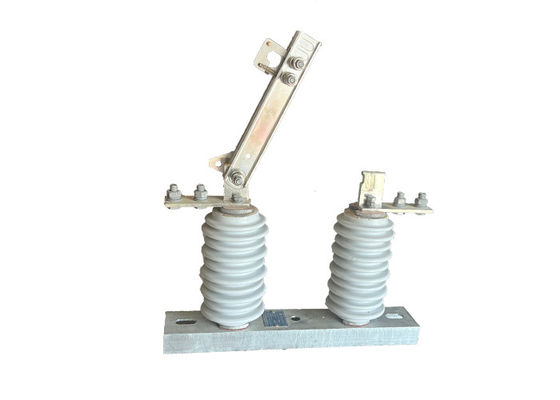

Buitenhoekschakelaar 1-pool automatisch gecontroleerde elektrische isolator geïnstalleerd voor bovenlijnen
Productbeschrijving:
Een hoogspanningsisolator is een elektrische schakelaar die wordt gebruikt om een enkelfasig hoogspanningscircuit te isoleren van de energiebron.Het wordt meestal gebruikt in elektriciteitsdistributiesystemen om een veilig middel te bieden om de stroom te ontkoppelen van een specifiek deel van het circuit voor onderhouds- of reparatiedoeleindenDe schakelaar bestaat doorgaans uit een reeks contacten die, afhankelijk van de toepassing, handmatig of automatisch kunnen worden geopend of gesloten.de stroom kan door het circuit stromen, en wanneer de schakelaar open is, wordt het circuit losgekoppeld van de stroombron.
De isolatie-schakelaar is doorgaans uitgerust met een reeks contacten die handmatig of automatisch kunnen worden bediend, afhankelijk van de specifieke toepassings- en systeemvereisten.Door deze contacten te openen of te sluitenWanneer de schakelaar gesloten is, wordt het circuit aangesloten op de stroombron, waardoor de stroom kan stromen.het circuit is losgekoppeld van de voedingsbron, waardoor de stroom effectief wordt onderbroken.
Voordeel:
1Eenvoudige structuur: de isolatie-schakelaar is ontworpen met een eenvoudige structuur, waardoor het gemakkelijk te begrijpen en te bedienen is.
Onderhoudsarm: Door zijn ontwerp en constructie vereist de isolatie-schakelaar minimaal onderhoud, waardoor de behoefte aan frequente inspecties en reparaties wordt verminderd.
2.Hoge lineariteit bij het breken en sluiten: de isolatie-schakelaar heeft een uitstekende lineariteit bij het breken en sluiten, waardoor een soepele en betrouwbare werking wordt gewaarborgd tijdens het schakelen.
3.Hoge betrouwbaarheid: de schakelaar is gebouwd om een betrouwbare prestatie te bieden, waardoor het risico op storingen of storingen tijdens de werking wordt geminimaliseerd.
4.Vergelijkbaar met internationale normen: de isolatie-schakelaar van de GW9-12 ((W)) -serie voldoet aan of overtreft het niveau van vergelijkbare producten, zowel op nationaal als internationaal niveau,de verenigbaarheid en het concurrentievermogen ervan op de markt te waarborgen.
Structuur:
1Porseleinen Isolator: De isolator is het belangrijkste onderdeel van de isolator en is meestal gemaakt van hoogwaardig porselein.Het is ontworpen om elektrische isolatie te bieden tussen de geleider en de dragende structuur, en wordt gevormd in de gewenste vorm en grootte.
2.Metalen eindbevestigingen: De metalen eindbevestigingen zijn bevestigd aan de isolator en vormen een middel om de isolator aan de geleider en de dragerstructuur te verbinden.Ze zijn meestal gemaakt van gegalvaniseerd staal of ander corrosiebestendig materiaal, en kunnen worden ontworpen met speciale kenmerken zoals spleten of bal-en-sokkelverbindingen voor eenvoudige installatie.
3Afdichtingscompound: een afdichtingscompound wordt gebruikt om de verbinding tussen de isolator en de metalen eindbevestigingen af te dichten, waardoor vocht en verontreinigende stoffen niet in de isolator kunnen komen.
4.Hardware: Hardware zoals bouten, moeren en wasmachines worden gebruikt om de metalen eindbevestigingen aan de isolatoren en de dragerstructuur te bevestigen.
Bevestigingskappen: Bevestigingskappen worden gebruikt om de metalen eindbevestigingen tegen corrosie en beschadiging te beschermen en kunnen van plastic of andere materialen zijn gemaakt.
5Aanvullende kenmerken: afhankelijk van de specifieke toepassing kunnen porseleinen hoogspanningselektrische isolatoren worden ontworpen met aanvullende kenmerken zoals isolatiebarrières, bogen,en aardschakelaars om hun prestaties en veiligheid te verbeteren.
Veiligheidstips:
1.Het uitvoeren van routinetests en onderhoud van de schakelaar om de goede werking ervan te waarborgen.en controle op abnormale verwarming of trillingen.
2.Voordat onderhouds- of reparatiewerkzaamheden aan de schakelaar worden verricht, moet een vergrendelingsprocedure worden uitgevoerd.Deze procedure houdt in dat de schakelaar wordt vergrendeld en gemarkeerd om toevallige energieopwekking tijdens het werk te voorkomen., een extra veiligheidslaag.
3.de personeelsleden die de schakelaar zullen bedienen of werken, een adequate opleiding te geven.en de potentiële gevaren die verbonden zijn aan de omschakeling.
4.Een uitgebreid veiligheidsmanagementsysteem invoeren dat regelmatige veiligheidscontroles, gevarenbeoordelingen en incidentenrapportage omvat.Deze proactieve aanpak van de veiligheid helpt potentiële risico's te identificeren en aan te pakken voordat ze leiden tot ongevallen of verwondingen.
5.Zorg ervoor dat de ventilatie- en koelsystemen van de hoogspanningsisolatie-schakelaars in gesloten of beperkte ruimtes goed zijn. 6.Een goede ventilatie helpt warmte af te voeren en voorkomt dat de schakelaar oververhit raakt, wat kan leiden tot storingen of zelfs branden.
Voorwaarde:
1De hoogte is niet hoger dan 1000 m.
2.De omgevingsluchttemperatuur: Maximaal + 40°C;Minimum:Algemeen gebied -30°C, Paramos -40°C;
3.de winddruk niet hoger is dan 700 Pa. (gelijk aan windsnelheid 34 m/s);
4De intensiteit van de aardbeving is niet hoger dan 8 graden.
5.De werksituatie is vrij van frequente heftige trillingen;
6De installatieplaats van een isolator van het gewone type dient weg te worden gehouden van gas, rook, chemische afzettingen, zout-spray mist, stof.
en andere explosieven en corrosieve stoffen die een ernstig effect hebben op de isolatie- en geleidingsvermogen van de isolator
7.Verontreinigingsbestendige isolator is van toepassing op ernstige vuile geleiding gebied, maar het mag geen explosieve stoffen en stoffen die brand veroorzaken
Technische parameters:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
Een |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Korte tijd bestand tegen stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nominale isolatieniveau |
Bliksemgolf weerstaan spanning ((piek) |
Polar-Aarde
(Positief en negatief) |
kV |
75 |
Interfractuur
(Positief en negatief) |
85 |
Industriële frequentie weerstaan spanning
(1 minuut)
(effectieve waarde) |
Droog-/natte test |
Polar-Aarde |
42 ((droog)
34 ((Vlachtig) |
| Interfractuur |
48 ((droog) |
| 48 ((droog) |
48 ((droog)
40 ((Vlachtig) |
| 5 |
Weerstand van het hoofdcircuit |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische levensduur |
Tijd |
50 |
| 50 |
80
|
