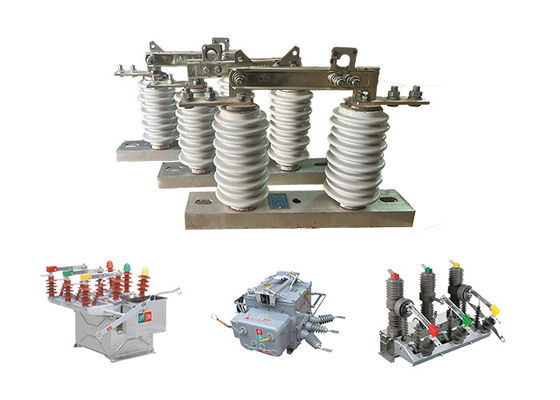

Elektrische buitensluitingsschakelaar voor ontkoppeling en isolatie

Elektrische buitensluitingsschakelaar voor ontkoppeling en isolatie

Productbeschrijving:

De hoogspanningsisolatie-schakelaar, ook wel ontkoppelingsschakelaar of isolatie-schakelaar genoemd, is een essentieel onderdeel van hoogspanningsstelsels.Het is bedoeld voor het ontkoppelen of isoleren van een specifiek deel van een elektrisch circuit van zijn energiebron.

De primaire functie van de hoogspanningsisolatie-schakelaar is om het elektrische circuit fysiek te verbreken, waardoor een scheiding ontstaat tussen de apparatuur en de voedingsbron.Deze ontkoppeling en isolatie stelt het onderhoudspersoneel in staat om veilig aan de apparatuur te werken zonder het risico op elektrische schokken.

In tegenstelling tot een vacuümcircuitbreaker biedt de hoogspanningsisolatie-switch geen boogdoven.Het is niet ontworpen om elektrische bogen te onderbreken of te doven die zich kunnen voordoen tijdens het schakelen van een circuit of bij storingsomstandigheden.

In hoogspanningsnetwerken wordt de hoogspanningsisolatie-schakelaar vaak gecoördineerd met een vacuümcircuitsluiter.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt bediend om het circuit fysiek te isoleren en de ontkoppeling visueel aan te geven.

De hoogspanningsisolatie-schakelaar speelt een cruciale rol bij de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te creërenDeze actie bevestigt dat de apparatuur is uitgeschakeld en veilig is voor onderhoudswerkzaamheden.

Toepassing:

1Buitenverbindingsschakelaars zijn essentiële onderdelen in elektriciteits- en distributiesystemen.omdat zij het mogelijk maken specifieke delen van het netwerk te isoleren voor onderhouds- of reparatiewerkzaamhedenZe kunnen ook worden gebruikt om delen van het netwerk te isoleren in geval van een storing of andere abnormale toestand.

2Deze schakelaars zijn ontworpen om met hoge spanningen en stromen om te gaan en zijn meestal gemaakt van duurzame en robuuste materialen zoals roestvrij staal, aluminium of koper.Ze zijn ontworpen om te weerstaan aan zware omgevingsomstandigheden, zoals extreme temperaturen, sterke winden en zware regenval.

3.Er zijn verschillende soorten hoogspanningsschakelaars, waaronder air-break-schakelaars, met olie ondergedompelde schakelaars en met gas geïsoleerde schakelaars.en ze werken met behulp van een set van contacten die fysiek te scheiden wanneer de schakelaar wordt geopendOlie ondergedompelde schakelaars worden meestal gebruikt in hoogspanningstoepassingen en zijn gevuld met olie om te voorkomen dat er een boog ontstaat wanneer de schakelaar wordt geopend.Gasgeïsoleerde schakelaars gebruiken zwavelhexafluoride gas om de schakelaarcontacten te isoleren, waardoor kleinere en compactere schakelaars kunnen worden ontworpen.

4.Hoogspanningsschakelaars moeten worden bediend en onderhouden door gekwalificeerd personeel dat een passende opleiding heeft gevolgd.met inbegrip van het gebruik van geschikte persoonlijke beschermingsmiddelen en het toepassen van afsluitings- of afschakelprocedures om toevallige activering van de apparatuur te voorkomen.Regulier onderhoud en testen van hoogspanningsschakelaars is ook belangrijk om ervoor te zorgen dat ze goed functioneren en veilig te gebruiken zijn.

Buitenverbindingsschakelaar Schakelaar scheidt het geleidende deel van de basis met behulp van een isolator om een normale werkisolatie afstand te waarborgen en het geleidende deel, isolator,met een diameter van niet meer dan 20 mm,Wanneer het in de open positie is, is er een zichtbare kloof en een passende breekisolatie afstand om de normale werkspanning te weerstaan.het kan de normale werkstroom en de storingstroom bij kortsluiting betrouwbaar doorvoerenVanwege de aanwezigheid van een speciaal boogdoofapparaat kan het alleen worden gebruikt voor het schakelen van schakelingen met spanning maar geen belasting.De openings- en sluitingsbewerkingen worden uitgevoerd met behulp van een isolatiehoek om het ronde gat in het slot te trekken of te duwen, waardoor de dynamische vergrendelingshaak loskomt en zich aansluit bij de statische vergrendelingshaak.

Gebeurtenis:

1.High Voltage Rating: Hoge spanningsisolatie schakelaars zijn ontworpen om hoge spanningsniveaus te weerstaan, meestal variërend van enkele duizenden volt tot enkele honderdduizenden volt.

2Robuuste constructie: Hoogspanningsisolatie schakelaars zijn meestal gemaakt van materialen die zeer bestand zijn tegen elektrische boog, corrosie en andere vormen van beschadiging, zoals porselein of polymeer.

3.Bogenluizen: Veel hoogspanningsisolatie schakelaars zijn ontworpen met boogluizen, die helpen om de warmte die wordt gegenereerd door elektrische boog te verdrijven en schade aan de schakelaar te voorkomen.

4.Aardschakelaar: Sommige hoogspanningsisolatie-schakelaars zijn uitgerust met een aardschakelaar, die een extra veiligheidsniveau biedt door het geïsoleerde gedeelte van het circuit te aarden.

5.Vergrendelingsmechanisme: ter voorkoming van toevallige sluiting van de schakelaar tijdens het onderhoudveel hoogspanningsisolatie schakelaars zijn uitgerust met een vergrendelingsmechanisme dat voorkomt dat de schakelaar wordt gesloten totdat alle veiligheidsprocedures zijn gevolgd.

6. Visuele indicatoren: Hoogspanningsisolatie-schakelaars kunnen ook visuele indicatoren bevatten, zoals lichten of vlaggen,die duidelijk aangeven of de schakelaar in de open of gesloten positie is.

Voorwaarde:

1De hoogte is niet hoger dan 1000 m.

2.De omgevingsluchttemperatuur: Maximaal + 40°C;Minimum:Algemeen gebied -30°C, Paramos -40°C;

3.de winddruk niet hoger is dan 700 Pa. (gelijk aan 34 m/s windsnelheid);

4De intensiteit van de aardbeving is niet hoger dan 8 graden.

5.De werksituatie is vrij van frequente heftige trillingen;

6De installatieplaats van een isolator van het gewone type dient weg te worden gehouden van gas, rook, chemische afzettingen, zout-spray mist, stof.

en andere explosieven en corrosieve stoffen die ernstig van invloed zijn op de isolatie- en geleidingsvermogen van het isolator

7.Verontreinigingsbestendige isolator is van toepassing op ernstige vuile geleiding gebied, maar het mag geen explosieve stoffen en stoffen die brand veroorzaken
