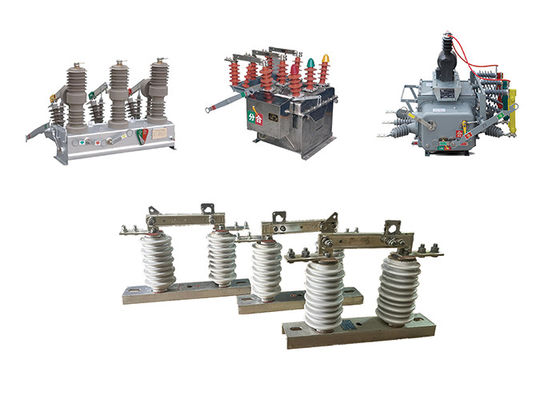

Keramische buitenconnectorschakelaar 1000A Grijze kleur voor het breken of verbinden gebruikt met buiten vacuümcircuitbreaker
Productbeschrijving:
Buitenverbindingsschakelaars worden inderdaad gebruikt in hoogspanningsstroomtransmissie- en -distributiesystemen om circuits voor onderhouds- of reparatiedoeleinden van hun energiebronnen te ontkoppelen.Ze zorgen voor een middel om het circuit te isoleren van de stroomvoorziening, waardoor werknemers hun taken veilig kunnen uitvoeren zonder risico op elektrische schokken.
De werking van een buitenschakelaar bestaat uit een roterende paal die het openen en sluiten van het blad of het contact van de schakelaar regelt.het lemmet kan worden ingeschakeld of losgemaaktDit mechanisme maakt een handmatige en zichtbare indicatie van de status van de schakelaar mogelijk.
Om de veiligheid van de bediener te waarborgen, is de paal van de ontkoppelingsschakelaar meestal gemaakt van een niet-geleidend materiaal, zoals glasvezel of composietmaterialen,die isolatie biedt tegen de in het systeem aanwezige hoge spanningDeze isolatie beschermt de bediener tegen elektrische schokken bij het bedienen van de schakelaar.
Buiten ontkoppelingsschakelaars zijn verkrijgbaar in verschillende ontwerpen en maten om verschillende spannings- en stroomratings van de door hen gecontroleerde circuits te kunnen aanvullen.Ze worden gewoonlijk op palen of structuren in buitenomgevingen gemonteerdIn combinatie met andere beschermende voorzieningen zoals schakelaars en veiligheidsbeschermers, kunnen de schakelaars worden gebruikt om de beveiliging te verbeteren.ontkoppelingsschakelaars dragen bij aan de algehele veiligheid en betrouwbaarheid van het elektrisch systeem door een middel van isolatie en bescherming te bieden..
Gebeurtenis:
1Isolatie: de schakelaar wordt gebruikt om een enkele fase van het elektriciteitssysteem te isoleren voor onderhouds- of reparatiedoeleinden.
2.High Voltage Rating: Deze schakelaars zijn ontworpen om hoge spanningsniveaus te verwerken, meestal variërend van een paar kilovolts tot enkele honderden kilovolts.
3Handmatige bediening: de schakelaar wordt handmatig bediend met behulp van een haak of een hendel. De bediener moet worden opgeleid in de veilige bediening van de schakelaar.
4.Visuele indicatoren: Sommige schakelaars hebben visuele indicatoren die laten zien of de schakelaar open of dicht is, waardoor operators gemakkelijker de status van het circuit kunnen kennen.
5Duurzaamheid: Deze schakelaars zijn ontworpen om te weerstaan aan harde omgevingsomstandigheden, zoals extreme temperaturen, vochtigheid en corrosieve stoffen.
6Veiligheidskenmerken: De schakelaar is ontworpen met veiligheidskenmerken om de gebruikers te beschermen tegen elektrische gevaren, zoals isolatiematerialen die toevallig contact met actieve onderdelen voorkomen.
7Compacte grootte: enkelfasige hoogspanningsisolatie schakelaars zijn meestal compact in grootte en kunnen in kleine ruimtes worden geïnstalleerd.
Structuur:
1Porseleinen Isolator: De isolator is het belangrijkste onderdeel van de isolator en is meestal gemaakt van hoogwaardig porselein.Het is ontworpen om elektrische isolatie te bieden tussen de geleider en de dragende structuur, en wordt gevormd in de gewenste vorm en grootte.
2.Metalen eindbevestigingen: De metalen eindbevestigingen zijn bevestigd aan de isolator en vormen een middel om de isolator aan te sluiten op de geleider en de drager.Ze zijn meestal gemaakt van gegalvaniseerd staal of ander corrosiebestendig materiaal, en kunnen worden ontworpen met speciale kenmerken zoals spleten of bal-en-sokkelverbindingen voor eenvoudige installatie.
3Afdichtingscompound: een afdichtingscompound wordt gebruikt om de verbinding tussen de isolator en de metalen eindbevestigingen af te dichten, waardoor vocht en verontreinigende stoffen niet in de isolator kunnen komen.
4.Hardware: Hardware zoals bouten, moeren en wasmachines worden gebruikt om de metalen eindbevestigingen aan de isolatoren en de dragerstructuur te bevestigen.
Bevestigingskappen: Bevestigingskappen worden gebruikt om de metalen eindbevestigingen tegen corrosie en beschadiging te beschermen en kunnen van plastic of andere materialen zijn gemaakt.
5Aanvullende kenmerken: afhankelijk van de specifieke toepassing kunnen porseleinen hoogspanningselektrische isolatoren worden ontworpen met aanvullende kenmerken zoals isolatiebarrières, bogen,en aardschakelaars om hun prestaties en veiligheid te verbeteren.
Operatie:
1 Voorbereiding:Voordat de schakelaar wordt ingeschakeld, moet het circuit worden uitgeschakeld en goed geaard om elektrische gevaren te voorkomen.
2 Sluiting van de schakelaar:Om de schakelaar te sluiten, beweegt de bediener handmatig of op afstand de schakelaarhandgreep of de bedieningspaneel naar de gesloten positie.om de stroom door het circuit te laten stromen.
3 Schakelaar openen:Om de schakelaar te openen, verplaatst de bediener de schakelaarhandgreep of de bedieningspaneel handmatig of op afstand naar de open positie.onderbreken van de stroomstroom.
4 Beheer van de boog:Wanneer de schakelaar wordt geopend, kan er een elektrische boog ontstaan tussen de contacten, wat gevaarlijk kan zijn en schade kan veroorzaken aan de schakelaar.de schakelaar kan worden uitgerust met apparaten zoals boogschachten of uitblaasspellen.
5 Veiligheid:De exploitanten van hoogspanningsschakelaars moeten passende veiligheidsprocedures volgen om elektrische gevaren te voorkomen.en na afsluitings-/tag-outprocedures.
Toepassing:
Circuit Isolation: Hoogspanningsisolatie schakelaars worden gebruikt om een deel van een hoogspanningscircuit te isoleren voor onderhoud, reparatie of testen.de sectie effectief kan worden losgekoppeld van de rest van het systeem, zodat het werk veilig kan worden uitgevoerd.
Laadschakelaars: Hoogspanningsisolatie schakelaars kunnen worden gebruikt als laadschakelaars om de stroom van elektrische stroom in een circuit te regelen.Ze zijn vooral nuttig in situaties waarin de belasting relatief klein is en geen schakelaar of zekerheid vereist.
Bescherming van bovenlijnen: Hoogspanningsisolatie-schakelaars worden vaak op bovenlijnen geïnstalleerd om bescherming te bieden tegen blikseminslagen en andere elektrische storingen.Door een gedeelte van de lijn te isoleren, kan de schakelaar helpen schade aan apparatuur te voorkomen en het risico op stroomstortingen te verminderen.
Transformatorbescherming: Hoogspanningsisolatie schakelaars worden ook gebruikt om transformatoren te beschermen door ze te isoleren van het elektrische netwerk in geval van storing of overbelasting.de transformator kan worden losgekoppeld van het netwerk, waardoor schade aan de transformator en andere apparatuur wordt voorkomen.
Voorwaarde:
1.De maximale hoogte in het gespecificeerde gebied mag niet hoger zijn dan 1000 meter boven de zeespiegel.
2De omgevingstemperatuur heeft bepaalde grenzen. De maximale temperatuur mag niet hoger zijn dan +40°C en de minimale temperatuur kan variëren afhankelijk van het specifieke gebied.de minimumtemperatuur mag niet lager liggen dan -30°CIn Paramos-gebieden mag de temperatuur niet onder -40°C dalen.
3De winddruk mag niet hoger zijn dan 700 Pascal (Pa), wat overeenkomt met een windsnelheid van ongeveer 34 meter per seconde.Deze limiet zorgt ervoor dat de apparatuur de windkracht kan weerstaan zonder de functionaliteit of de structurele integriteit ervan in gevaar te brengen.
4De intensiteit van de aardbeving mag niet hoger zijn dan 8 graden, wat de maximale intensiteit van de seismische activiteit is die de apparatuur kan weerstaan zonder beschadiging.De specifieke schaal die wordt gebruikt om de intensiteit van aardbevingen te meten, kan afhangen van de regio of het land.
5.De werkomgeving dient vrij te zijn van frequente heftige trillingen.Overmatige trillingen kunnen de prestaties en levensduur van de isolatie beïnvloeden.
6De isolatoren van het gewone type moeten op plaatsen worden geïnstalleerd die weg zijn van gas, rook, chemische afzettingen, zoutnevel, stof en andere explosieven of corrosieve stoffen.Deze materialen kunnen nadelige effecten hebben op de isolatie- en geleidingscapaciteit van de isolator, waardoor de prestaties en de veiligheid ervan in gevaar kunnen komen.
7.Verontreinigingsbestendige isolatoren zijn ontworpen voor gebruik in gebieden met ernstige verontreiniging.er mogen geen explosieven of brandverwekkende stoffen aanwezig zijnDeze vereiste zorgt ervoor dat de isolator ondanks de moeilijke omgevingsomstandigheden veilig en functioneel blijft.
Technische parameters:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
Een |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Korte tijd standhoudende stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nominale isolatieniveau |
Bliksemgolf weerstaan spanning ((piek) |
Polar-Aarde
(Positief en negatief) |
kV |
75 |
Interfractuur
(Positief en negatief) |
85 |
Industriële frequentie weerstaan spanning
(1 minuut)
(effectieve waarde) |
Droog-/natte test |
Polar-Aarde |
42 ((droog)
34 ((Vlachtig) |
| Interfractuur |
48 ((droog) |
| 48 ((droog) |
48 ((droog)
40 ((Vlachtig) |
| 5 |
Weerstand van het hoofdcircuit |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische levensduur |
Tijd |
50 |
| 50 |
80
|
