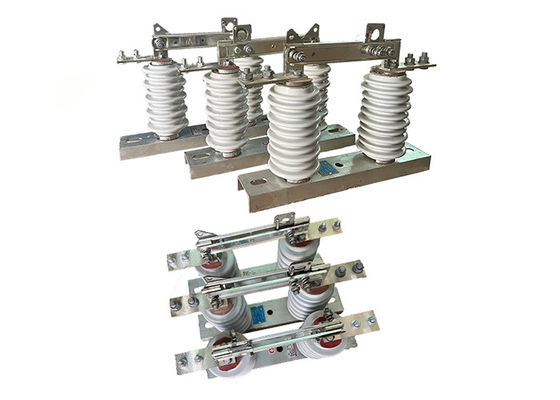

1250A Hoogspannings-elektrische schakelaar 36kV Keramisch/staal gemaakt voor onderstationsgroep ontkoppelingsschakelaars
Productbeschrijving:
Een hoogspanningselektrische isolator is een elektrische schakelaar die is ontworpen om een deel van een elektrisch netwerk of systeem te isoleren van de rest van het systeem voor onderhouds- of reparatiedoeleinden.Het wordt doorgaans gebruikt in hoogspanningsnetwerken voor elektriciteitsoverdracht en -distributie.
De schakelaar is ontworpen om te openen en te sluiten onder normale of abnormale omstandigheden, zoals een storing of overstromingen.het gedeelte van het systeem fysiek loskoppelt van de rest van het netwerk, waardoor de stroom naar dat gedeelte wordt belemmerd.
Hoogspanningsschakelaars zijn meestal ontworpen om te werken bij spanningen tussen 600 en 765.000 volt en kunnen handmatig of automatisch worden bediend.Ze worden gewoonlijk in onderstations of op elektriciteitspalen geïnstalleerd, en zij vormen een belangrijk onderdeel van de elektriciteitsnetinfrastructuur.
Gebeurtenis:
1.High Voltage Rating: Hoge spanningsisolatie schakelaars zijn ontworpen om hoge spanningsniveaus te weerstaan, meestal variërend van enkele duizenden volt tot enkele honderdduizenden volt.
2Robuuste constructie: Hoogspanningsisolatie schakelaars zijn meestal gemaakt van materialen die zeer bestand zijn tegen elektrische boog, corrosie en andere vormen van beschadiging, zoals porselein of polymeer.
3.Bogenluizen: Veel hoogspanningsisolatie schakelaars zijn ontworpen met boogluizen, die helpen om de warmte die wordt gegenereerd door elektrische boog te verdrijven en beschadiging van de schakelaar te voorkomen.
4.Aardschakelaar: Sommige hoogspanningsisolatie-schakelaars zijn uitgerust met een aardschakelaar, die een extra veiligheidsniveau biedt door het geïsoleerde gedeelte van het circuit te aarden.
5.Vergrendelingsmechanisme: om toevallig sluiten van de schakelaar tijdens onderhoudswerkzaamheden te voorkomen,veel hoogspanningsisolatie schakelaars zijn uitgerust met een vergrendelingsmechanisme dat voorkomt dat de schakelaar wordt gesloten totdat alle veiligheidsprocedures zijn gevolgd.
6. Visuele indicatoren: Hoogspanningsisolatie-schakelaars kunnen ook visuele indicatoren bevatten, zoals lichten of vlaggen,die duidelijk aangeven of de schakelaar in de open of gesloten positie is.
Toepassing:
Hoogspanningsschakelaars zijn essentiële onderdelen in elektriciteitstransmissie- en distributiesystemen.omdat zij het mogelijk maken specifieke delen van het netwerk te isoleren voor onderhouds- of reparatiewerkzaamhedenZe kunnen ook worden gebruikt om delen van het netwerk te isoleren in geval van een storing of andere abnormale toestand.
Deze schakelaars zijn ontworpen om hoge spanningen en stromen te verwerken en zijn meestal gemaakt van duurzame en robuuste materialen zoals roestvrij staal, aluminium of koper.Ze zijn ontworpen om te weerstaan aan zware omgevingsomstandigheden, zoals extreme temperaturen, sterke winden en zware regenval.
Er zijn verschillende soorten hoogspanningsschakelaars, waaronder air-break-schakelaars, olie-onderdompelde schakelaars en gas-geïsoleerde schakelaars.En ze werken met behulp van een set van contacten die fysiek gescheiden wanneer de schakelaar wordt geopendOlie ondergedompelde schakelaars worden meestal gebruikt in hoogspanningstoepassingen en zijn gevuld met olie om te voorkomen dat er een boog ontstaat wanneer de schakelaar wordt geopend.Gasgeïsoleerde schakelaars gebruiken zwavelhexafluoride gas om de schakelaarcontacten te isoleren, waardoor kleinere en compactere schakelaars kunnen worden ontworpen.
Hoogspanningsschakelaars moeten worden bediend en onderhouden door gekwalificeerd personeel dat een passende opleiding heeft gevolgd.met inbegrip van het gebruik van geschikte persoonlijke beschermingsmiddelen en het toepassen van afsluitings-/uitstallingsprocedures om toevallige activering van de apparatuur te voorkomen.Regulier onderhoud en testen van hoogspanningsschakelaars is ook belangrijk om ervoor te zorgen dat deze goed functioneren en veilig te gebruiken zijn.
Veiligheidsrisico's:
1Elektrische schok: Hoogspanningsschakelaars kunnen een potentieel dodelijke elektrische schok veroorzaken als ze niet goed worden gebruikt.Dit kan gebeuren als de schakelaar niet goed is geïsoleerd voordat hij wordt geopend of als er een storing is in de apparatuur.
2 boogflits: wanneer hoogspanningsschakelaars worden geopend, kan er een boogflits optreden, die een aanzienlijke hoeveelheid energie kan vrijgeven in de vorm van warmte, licht en druk.oogbeschadiging, en andere verwondingen.
3Opparaatfouten: Hoogspanningsschakelaars kunnen uitvallen als ze niet goed worden onderhouden of overbelast worden.
4Milieu-gevaren: Hoogspanningsschakelaars bevinden zich vaak in buitenomgevingen, waar ze kunnen worden blootgesteld aan extreme weersomstandigheden, zoals sterke winden, hevige regenval,en de bliksemslag.Deze omstandigheden kunnen extra veiligheidsrisico's opleveren voor het personeel dat de apparatuur bedient of onderhoudt.
Voorwaarden:
1.De maximale hoogte voor installatie mag niet hoger zijn dan 1000 m.
2De omgevingstemperatuur mag niet hoger zijn dan +40°C en in algemene gebieden mag deze niet lager liggen dan -30°C. In Paramos-gebieden mag deze niet lager liggen dan -40°C.
3De winddruk mag niet hoger zijn dan 700 Pa, wat overeenkomt met een windsnelheid van 34 m/s.
4De isolatie moet bestand zijn tegen aardbevingen van maximaal 8 graden.
5De isolatie moet worden geïnstalleerd op een plaats waar geen frequente heftige trillingen zijn.
6.Voor isolatoren van het gewone type dienen ze weg te worden gehouden van gassen, rook, chemische afzettingen, zout-spray mist, stof,en andere explosieven en corrosieve materialen die de isolatie- en geleidingsvermogen van het isolator ernstig kunnen beïnvloeden.
7Isolatoren van het verontreinigingsbestendige type zijn geschikt voor gebruik in zeer vieze geleidingsgebieden, maar zij mogen niet worden geïnstalleerd in gebieden met explosieven of brandverwekkende materialen.
Technische parameters:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
Een |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Korte tijd standhoudende stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nominale isolatieniveau |
Bliksemgolf weerstaan spanning ((piek) |
Polar-Aarde
(Positief en negatief) |
kV |
75 |
Interfractuur
(Positief en negatief) |
85 |
Industriële frequentie weerstaan spanning
(1 minuut)
(effectieve waarde) |
Droog-/natte test |
Polar-Aarde |
42 ((droog)
34 ((Vlachtig) |
| Interfractuur |
48 ((droog) |
| 48 ((droog) |
48 ((droog)
40 ((Vlachtig) |
| 5 |
Weerstand van het hoofdcircuit |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische levensduur |
Tijd |
50 |
| 50 |
| 80 |
