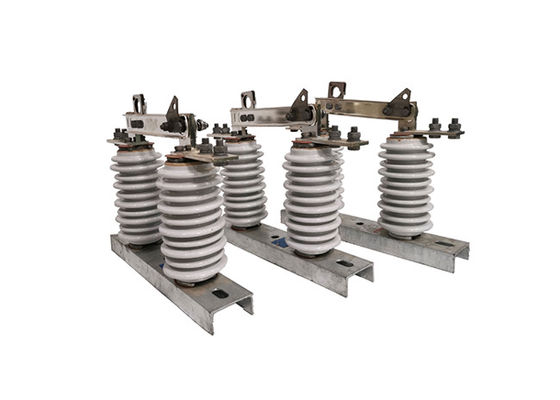

Buitenverbindingsschakelaar GW9-10/630A DC Hoogspanningselektrische isolatie porseleinenverbinding

Buitenverbindingsschakelaar GW9-10/630A DC Hoogspanningselektrische isolatie porseleinenverbinding

Productbeschrijving:

GW9-10/630Buitenverbindingsschakelaaris een elektrische uitrusting die in elektriciteitstransmissie- en distributiesystemen wordt gebruikt om een gedeelte van het elektriciteitsnetwerk te isoleren voor onderhouds- of reparatiewerkzaamheden.Het wordt meestal geïnstalleerd op hoogspanningslijnen of in onderstations en wordt gebruikt om de stroom van elektriciteit naar een specifiek deel van het netwerk te ontkoppelen..

Operatie:

GW9-10/630Buitenverbindingsschakelaarscheidt het geleidende deel van de basis met behulp van een isolatie voor een normale werkisolatie afstand en bevestigt het geleidende deel, de isolatie en de basis als een integraal schakelapparaat.Wanneer het in de open positie is, is er een zichtbare kloof en een passende breekisolatie afstand om de normale werkspanning te weerstaan.het kan de normale werkstroom en de storingstroom bij kortsluiting betrouwbaar doorvoerenVanwege de aanwezigheid van een speciaal boogdoofapparaat kan het alleen worden gebruikt voor het schakelen van schakelingen met spanning maar geen belasting.De openings- en sluitingsbewerkingen worden uitgevoerd met behulp van een isolatiehoek om het ronde gat in het slot te trekken of te duwen, waardoor de dynamische vergrendelingshaak loskomt en zich aansluit bij de statische vergrendelingshaak.

Toepassing:

GW9-10/630Buitenverbindingsschakelaar is in de werking en het onderhoud van luchtstransmissielijnen.Deze lijnen dragen hoogspannings elektriciteit over lange afstanden en worden meestal op hoge metalen torens of palen geïnstalleerd.

Om onderhouds- of reparatiewerkzaamheden aan een luchtleiding uit te voeren, is het noodzakelijk het gedeelte van de lijn te isoleren waar het werk wordt verricht.Dit is waar hoge spanning buiten ontkoppeling schakelaars komen inAan elk uiteinde van het te bewerken gedeelte kan op de lijn een schakelaar worden geplaatst, waardoor het gedeelte van de rest van de lijn kan worden losgekoppeld.

Bijvoorbeeld als een reparatiepersoneel een beschadigd gedeelte van een geleider op een luchtoverbrengingsleiding moet vervangen,Ze zouden eerst de buitensluiters openen aan beide uiteinden van het werkstuk.Dit zou de sectie van de rest van de lijn isoleren, zodat de reparatiewerkzaamheden veilig kunnen worden uitgevoerd.

Zodra de reparatie is voltooid, kunnen de schakelaars worden gesloten om de stroomstroom naar het gerepareerde gedeelte van de lijn te herstellen.De schakelaars kunnen ook worden gebruikt om secties van de lijn te isoleren tijdens routineonderhoud of inspecties, of in geval van een storing of noodgeval.

Technische parameters:
