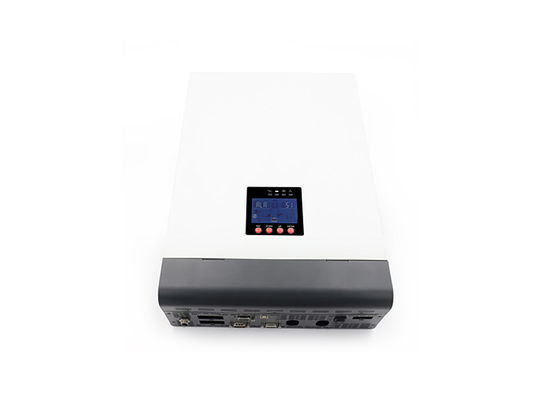

Multi Function Home Backup Power Inverter LCD Display 3000VA 24V Automatische zonne-energie-omvormer met intelligent systeem

Multifunctioneel huis back-up power inverter LCD display 3000VA 24V automatische zonne-inverter met intelligent systeem

Inleiding tot het product:

Dit is een multifunctionele omvormer en oplader die de functies van een omvormer, zonne-oplader en batterijoplader combineert, waardoor draagbare ononderbroken stroom wordt aangeboden.Het uitgebreide LCD-scherm biedt gebruikers instelbare en gemakkelijk toegankelijke knopbewerkingen, zoals het opladen van de batterij, de stroom, de prioriteit van de wisselstroom-/zonnenoplader en de aanvaardbare ingangsspanning op basis van verschillende toepassingen.

Kenmerkend:

1. Zuivere sinusgolfinversorger

2. Configureerbaar inslagspanningsbereik via LCD-instelling

3. Configureerbare batterij oplaadstroom volgens toepassing via LCD-instelling

4. Configureerbare prioriteit van AC/zonneladder via LCD-instelling

5. Compatibel met netspanning of generator

6Automatische herstart bij AC herstel

7. Overbelasting/oververhitting/kortsluitingsbescherming

8. Intelligent ontwerp van de batterijoplader om de prestaties van de batterij te optimaliseren

9. Koudstarten functie

Toepassing:

Deze omvormer kan worden gebruikt om een breed scala aan apparaten in een thuis- of kantooromgeving aan te sturen.

Operatie:

1.Aan/uitzetten

Zodra het apparaat correct is geïnstalleerd en de batterij veilig is aangesloten, drukt u eenvoudig op de aan/uitknop (op de behuizing van het apparaat) om het apparaat aan te zetten.

2. Display

Het in het diagram weergegeven bedienings- en weergavepaneel bevindt zich op het voorpaneel van de omvormer en bestaat uit vier indicatoren, vier functieknoppen en een LCD-scherm.Deze worden gebruikt om de bedrijfsstatus aan te geven en informatie over het in- en uitgangsvermogen weer te geven..

3- Knopfunctie:

Functie-instelling:Druk op en houd de functiesettoet (nummer 4) op het scherm minstens 2 seconden ingedrukt om de functiesetpagina in te voeren.gebruik de 2e of 3e toets om naar boven of naar beneden te scrollen en selecteer de gewenste instellingenpagina.

Instelknop:Op de pagina met functieinstellingen wordt de geselecteerde optie bevestigd door 0,1 tot 2 seconden op de 1e toets te drukken.

Blikknop:Als u op de 2e of 3e toets gedurende 0,1 seconde of langer op een pagina drukt, wordt de pagina naar links of rechts gescrolld.

4. LED-indicatorfunctie:

Het LCD-scherm kan worden onderverdeeld in: iconen, numerieke waarden en functie-instellingsruimte, en werkstandsruimte.

1. Laad- en batterijgrafiek toont de lading en batterijcapaciteit, elk vierkant vertegenwoordigt 25% capaciteit, het laadsymbool knippert wanneer de omvormer overbelast is,en het pictogram van de batterij zal knipperen als de batterijcapaciteit te laag is of de batterij niet is aangesloten. 2.

2. Buzzer icoon toont of de buzzer is gedempt of niet, onder normale omstandigheden, het icoon wordt niet weergegeven; in elke modus, de achtergrond software zet MUTE ON, de omvormer gaat in de gedempte toestand,en het afschakel icoon zal worden weergegeven.

3. Bij het invoeren van het setup menu, zal het setup icoon oplichten, anders zal het icoon niet worden weergegeven.

4. Fout pictogram wordt alleen weergegeven in foutmodus, het pictogram wordt niet weergegeven in andere gevallen.

Numerieke weergave en functieinstelling:

1. In de niet-functioneel instellingsmodus wordt in dit gebied informatie weergegeven over de omvormer.2) om de ingangsspanning en de uitgangsspanning weer te geven, in- en uitgangsfrequentie, batterijspanning en -stroom, PV-spanning en -stroom, PV-spanning en -vermogen, uitgangsvermogen en -spanning, uitgangs schijnbaar vermogen en uitgangsspanning,belastingpercentage en uitgangsspanningDe foutmodus geeft de foutcode weer.

2Op de pagina met functieinstellingen kan de uitgangsspanning (OPU), het laagspanningssluitpunt (EOd) van de batterij, enz. worden ingesteld door de functieinstellingstoets en de op- en afvraagtoetsen te bedienen.

Vertoonarea van de werkstand:

Na 4 seconden aansteken, toont dit display gebied vooral de werkmodus van de omvormer.

Veiligheidsinstructies:

1.WAARSCHUWING - Om het risico op letsel te verminderen, moet u alleen loodzuurbatterijen opladen.

2Verwijder het apparaat niet. Als het moet worden onderhouden of gerepareerd, breng het dan naar een gekwalificeerd servicecentrum. Onjuiste onderhoud kan leiden tot risico op elektrische schokken of brand.

3Om het risico op elektrische schok te verminderen, moet u alle elektrische kabels loskoppelen voordat u onderhoud of reiniging uitvoert.

4.WAARSCHUWING - Alleen gekwalificeerde installateurs mogen de batterijinstallatie doen.

5Laad nooit een bevroren batterij op.

6Om de werking van de omvormer/oplader te optimaliseren, is het belangrijk om de juiste kabelgrootte te kiezen volgens de vereiste specificaties.

7.Wees zeer voorzichtig bij het gebruik van metalen gereedschappen op of in de buurt van batterijen.

8.Voor het loskoppelen van de wisselstroom- of gelijkstroomterminals volgt u nauwkeurig de installatieprocedures.

9Voor de overstromingsbescherming van de batterij is een zekering van 150 A voorzien.

10.Aanwijzingen voor het aarden - Deze omvormer/oplader moet worden aangesloten op een permanent geaard bedradingssysteem.

11.De AC-uitgang en de DC-invoer niet laten kortsluiten.
